Otwory w złożeniu
Assembly Holes
Polecenie „Otwór w złożeniu” (Assembly Hole) tworzy otwory przechodzące przez całe złożenie lub przez wybrane części w złożeniu. W tym przykładzie dwie części, kołnierz i odcinek rury, zostaną połączone spoiną, a następnie zostaną w nich wywiercone otwory. Otwór w złożeniu pozwala zachować założenia projektowe, ponieważ umożliwia wywiercenie otworów przez części w stanie, w jakim mają być zmontowane.
Jak tworzyć operacje otworów w złożeniu

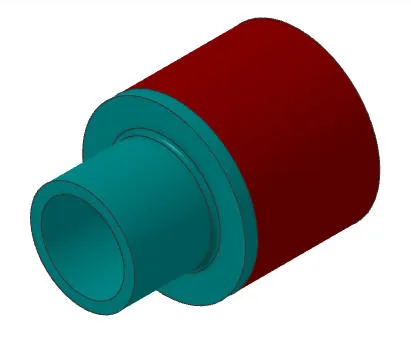

Dział zatytułowany „Jak tworzyć operacje otworów w złożeniu”- Otwórz złożenie.

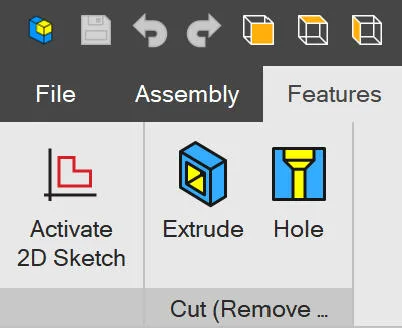

- Wybierz narzędzie „Otwór” (Hole) w sekcji „Wycięcia (usunięcie materiału)” (Cut (Remove Material)) karty „Operacje” (Features).

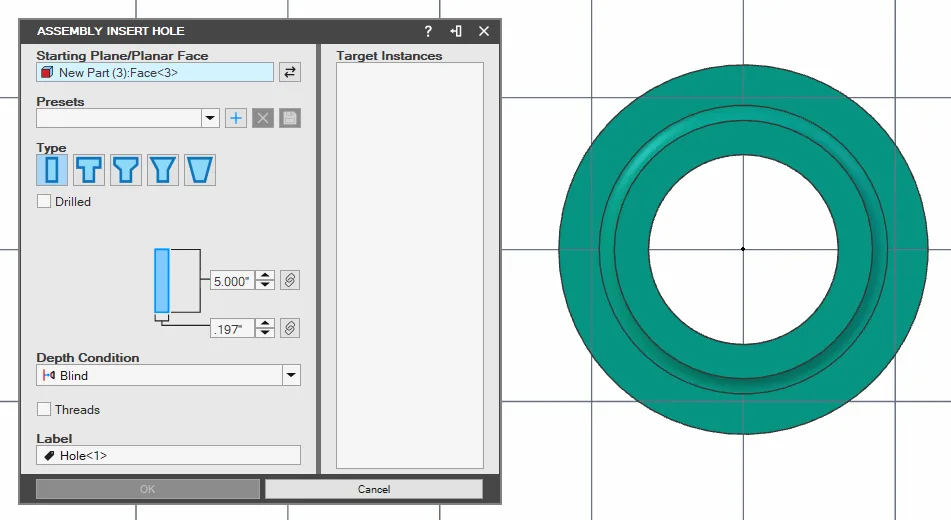

- Zostanie wyświetlone okno „Wstaw otwór” (Insert Hole). Zaznacz powierzchnię części i ustaw głębokość oraz średnicę otworu. Ustaw opcję „Określenie głębokości” (Depth Condition) na „Określona” (Blind).
-
Wybierz płaszczyznę lub ścianę, na której chcesz umieścić otwory.
-

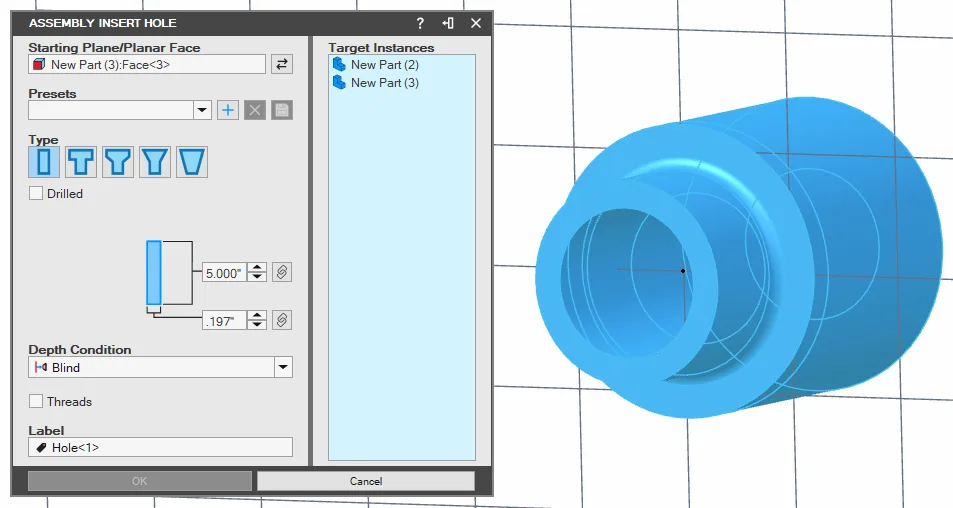

Kliknij pole „Modyfikowane części” (Target Instances) i zaznacz dwie części.

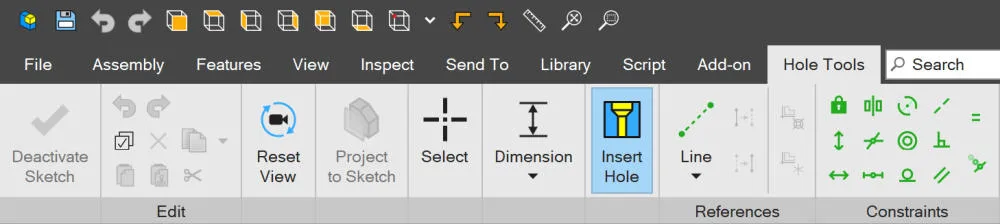

- Wybierz narzędzie „Wstaw otwór” na karcie „Narzędzia otworów” (Hole Tools).

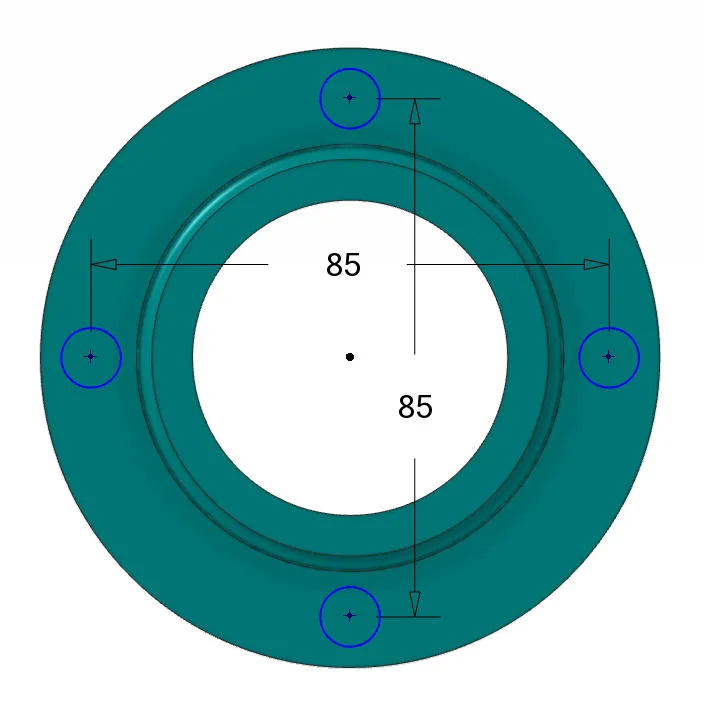

- Kliknij, aby utworzyć otwory w części, a następnie zwymiaruj je narzędziem „Wymiarowanie precyzyjne” (Standard Dimension).

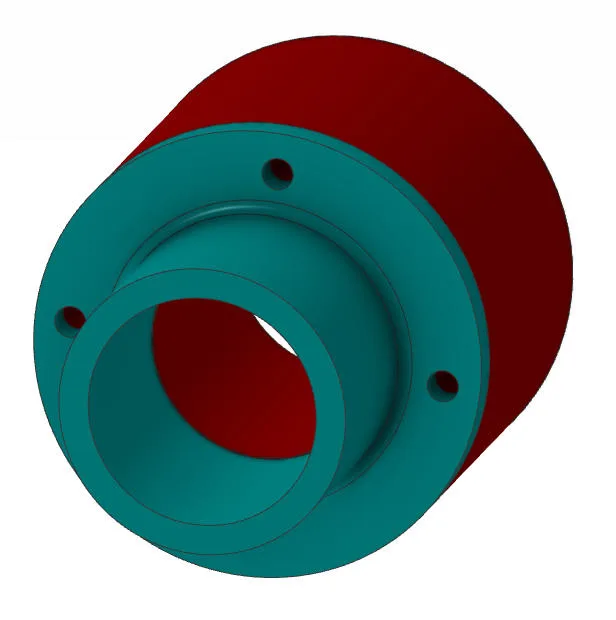

- Kliknij przycisk „OK” w oknie „Wstaw otwór”, aby utworzyć otwory. Zwróć uwagę, że w tym przykładzie otwór przechodzi przez cały kołnierz, a przez rurę tylko częściowo.
