Wstawianie płaszczyzny na ścianie

Inserting a Plane on a Face

Płaszczyzny odniesienia można wstawiać na dowolnej istniejącej ścianie płaskiej.

Jak wstawić płaszczyznę na ścianie

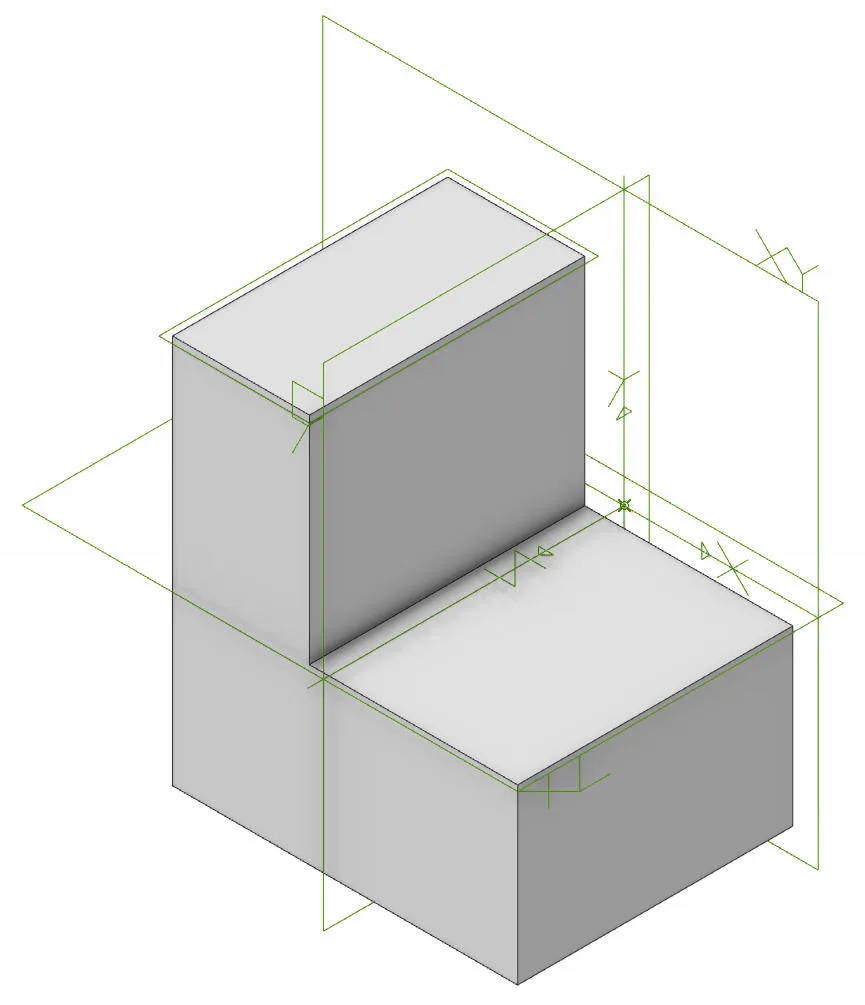

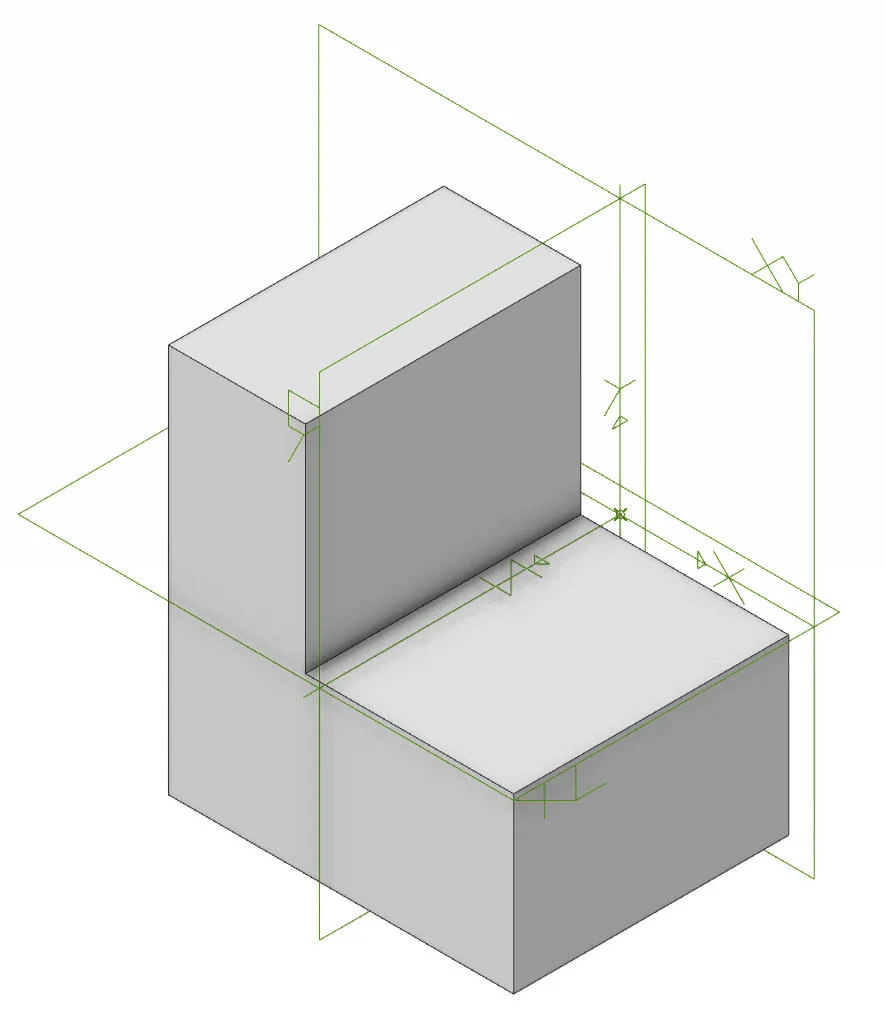

Aby wykonać te instrukcje, musi istnieć ściana płaska. W tym przykładzie zostanie użyty model trójwymiarowy.

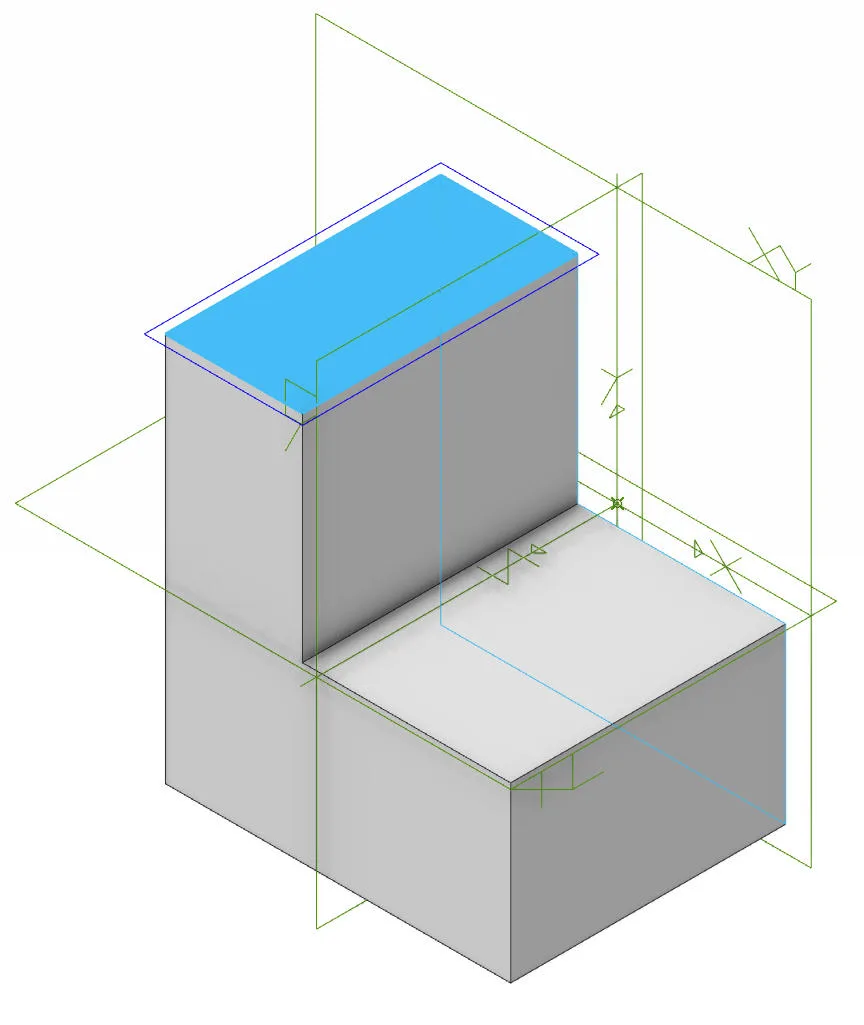

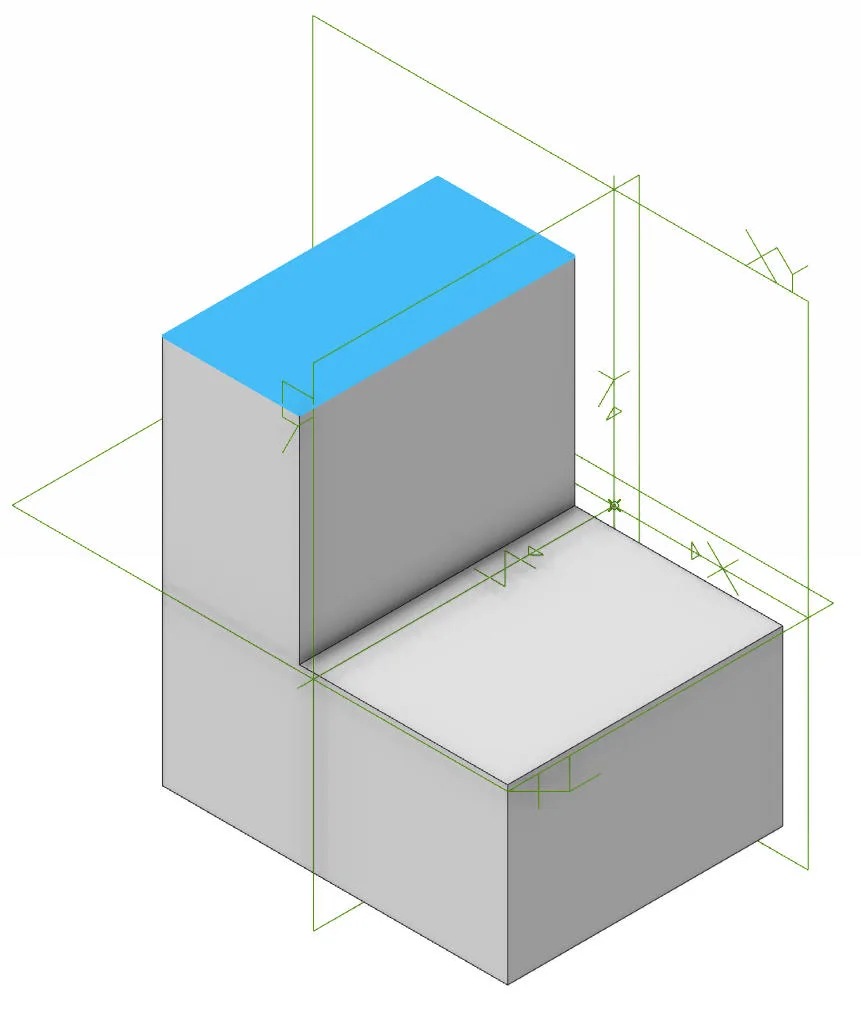

• Zaznacz ścianę płaską modelu.

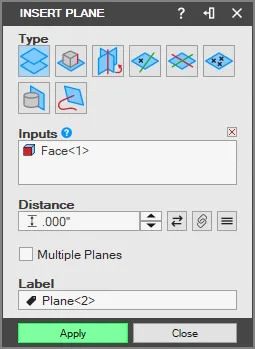

• Wybierz narzędzie „Wstaw płaszczyznę” (Insert Reference Plane) z grupy „Odniesienie” (Reference) na „karcie Modelowanie części” (Part Modeling tab). Zostanie wyświetlone okno dialogowe „Wstaw płaszczyznę” (Insert Plane), a „Metoda tworzenia” (Creation Method) zostanie wybrana automatycznie.

• Kliknij przycisk „Zatwierdź” (Apply), aby wstawić płaszczyznę. Będzie ona widoczna w obszarze roboczym oraz na liście „Operacje” (Features) w historii części.

---

Oryginał: Inserting a Plane on a Face
