Konfiguruj Listę cięć
Configure Cutlist Table
Podobnie jak w przypadku „Tabeli części” (Bill of Materials), można ustawić „Tabelę Listy cięć” (Cutlist Table) tak, aby wyświetlała wybrane dane właściwości. Informacje te konfiguruje się w środowisku roboczym „Konstrukcja spawana” (Weldment).
Konfigurowanie tabeli

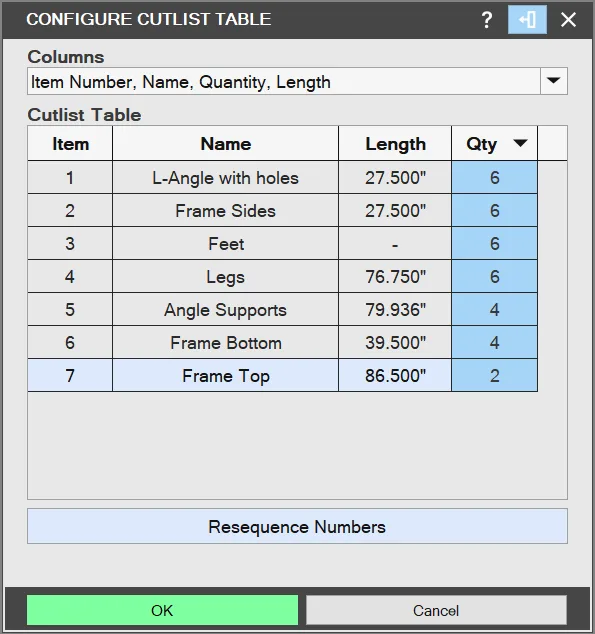

Dział zatytułowany „Konfigurowanie tabeli”Kliknij przycisk „Konfiguruj Listę” (Configure Table) na wstążce. Zostanie wyświetlone okno dialogowe „Konfiguruj Listę”.

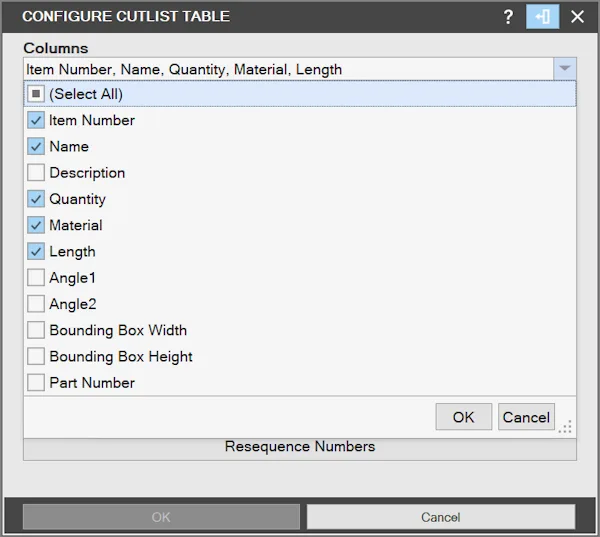

Kliknij strzałkę listy rozwijanej, aby wybrać właściwości, które mają być wyświetlane w tabeli. Domyślnie wybrane są „Numer elementu” (Item Number), „Nazwa” (Name), „Długość” (Length) i „Ilość” (Quantity).
Po dokonaniu wyboru kliknij „OK”. Wybrane kolumny zostaną dodane do tabeli.
Aby zmienić dane wyświetlane w tabeli, wprowadź zmiany w środowisku roboczym konstrukcji spawanej. Edycja na rysunku umożliwia jedynie zmianę opcji wyglądu („Czcionka” (font), rozmiar tekstu itp.).
Sortowanie danych

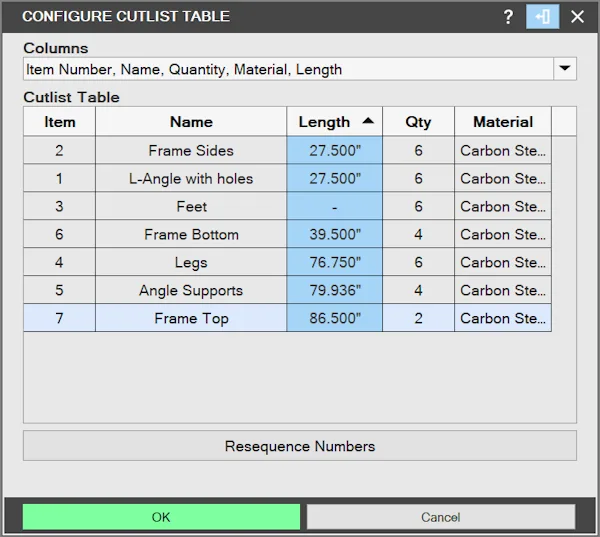

Dział zatytułowany „Sortowanie danych”Dane w tabeli można sortować według kolumn. Aby wyświetlić części w kolejności według długości, kliknij nagłówek kolumny „Długość”.
„Przenumeruj pozycje” (Resequence Numbers)

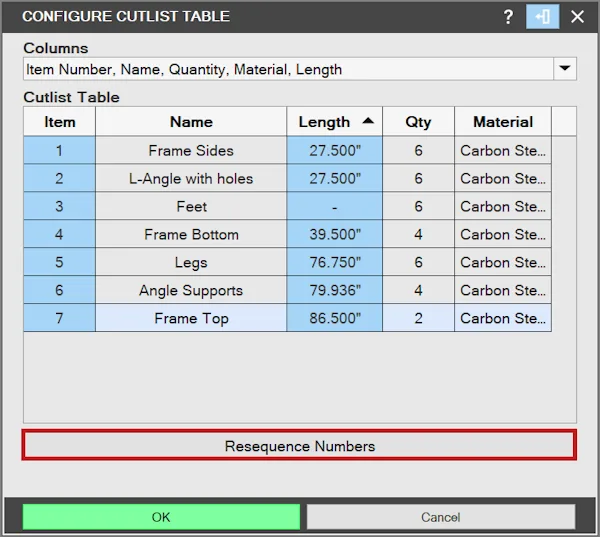

Dział zatytułowany „„Przenumeruj pozycje” (Resequence Numbers)”Po posortowaniu danych numery elementów mogą nie być wyświetlane w kolejności. Wpłynie to na sposób odczytywania tabeli oraz na odnośniki umieszczane na rysunku. Aby po zapisaniu ponownie uporządkować numery elementów, kliknij przycisk „Przenumeruj pozycje” w oknie dialogowym.
Kliknij „OK”, aby zaakceptować zmiany.
Oryginał: Configure Cutlist Table
