Wymiarowanie w czasie rzeczywistym
Real-Time Dimensioning
Narzędzie „Wymiarowanie w czasie rzeczywistym” w Alibre Design jest domyślnie aktywne. Ta operacja dodaje wymiary do linii, okręgów i łuków kołowych podczas ich tworzenia.
Jak włączać i wyłączać wymiarowanie w czasie rzeczywistym
Dział zatytułowany „Jak włączać i wyłączać wymiarowanie w czasie rzeczywistym”Kliknij przycisk „Przełącz wymiarowanie w czasie rzeczywistym” (Toggle Real-Time Dimensioning) w grupie „Opcje szkicu” (Sketch Options) na karcie „Szkicowanie 2D” (2D Sketching), aby włączyć lub wyłączyć wymiarowanie w czasie rzeczywistym.
Jak tworzyć wymiary za pomocą wymiarowania w czasie rzeczywistym
Dział zatytułowany „Jak tworzyć wymiary za pomocą wymiarowania w czasie rzeczywistym”-
W „Trybie szkicu” (Sketch Mode) uruchom narzędzie „Linia” (Line). Możesz również użyć narzędzi „Okrąg” (Circle) i „Łuk kołowy - Środek, Początek, Koniec” (Circular Arc).
-

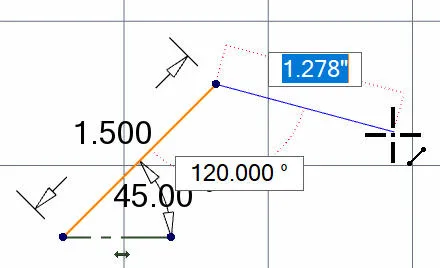

Kliknij, aby umieścić pierwszy węzeł figury, i przesuń kursor myszy w dowolnym kierunku. Zostanie wyświetlone pole wymiarowania w czasie rzeczywistym, a znajdującą się w nim wartość można zmienić za pomocą klawiatury.
- Naciśnij klawisz Tab na klawiaturze, aby zatwierdzić wprowadzoną wartość i przejść do następnego pola wprowadzania. Zatwierdzone wymiary będą miały jednolite tło w kolorze akwamarynowym.
- Gdy wartość kąta będzie odpowiednia, naciśnij klawisz Enter, aby zakończyć tworzenie linii. Nowa linia zostanie rozpoczęta automatycznie.
- Naciśnij klawisz Esc na klawiaturze, aby zakończyć działanie narzędzia „Linia”.
Oryginał: Real-Time Dimensioning
