Modyfikowanie operacji Ścianka

Modify Flanges

Po utworzeniu operacji „Ścianka” można ją zmodyfikować.

Jak zmodyfikować operację „Ścianka”

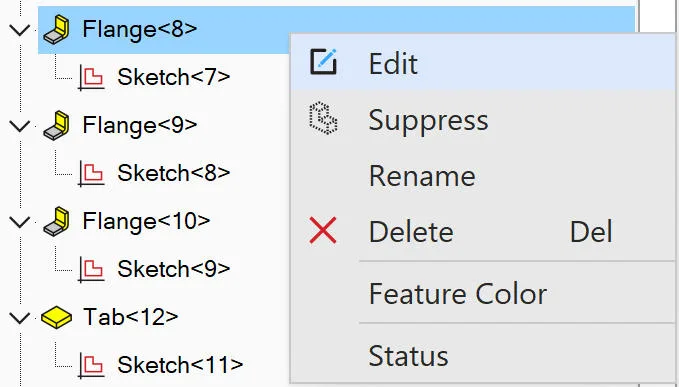

Kliknij prawym przyciskiem myszy istniejącą operację „Ścianka” w panelu „Drzewo projektu” (Design Explorer) i wybierz polecenie „Edycja” (Edit).

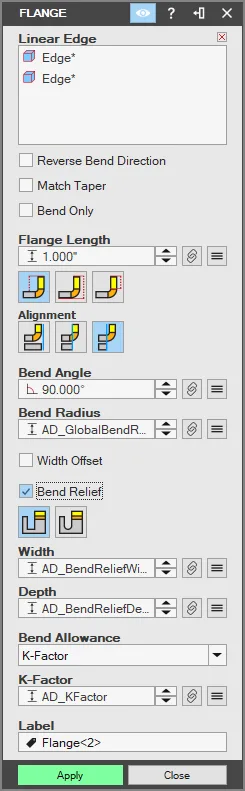

Zostanie wyświetlone okno dialogowe „Ścianka” dla istniejącej operacji.

Zmień dostępne parametry i ustawienia zgodnie z potrzebami.

Po utworzeniu ścianki nie można modyfikować następujących opcji: „Długość” (Length) dla „Rodzaj Zagięcia” (Leg), „Szerokość odsunięcia” (Width Offset), „Tylko Zagięcie” (Bend Only), opcje „Narzędzia pomiaru” (Measure) dla „Długość”, „Dopasowanie zbieżności” (Match Taper) oraz „Zagięcie Odwrotne” (Reverse Bend). Jeśli trzeba zmienić długość ramienia, edytuj szkic ścianki.

Kliknij przycisk „OK” (OK). Operacja „Ścianka” zostanie zaktualizowana w obszarze roboczym.

Oryginał: Modify Flanges
