Liniowe wzory komponentów

Linear Component Patterns

Istniejące części lub podzłożenia można wykorzystać do utworzenia „Wzoru liniowego” (Linear Pattern). Po utworzeniu wzór można zmodyfikować za pomocą „Drzewa projektu” (Design Explorer).

Jak utworzyć „Wzór liniowy”

Aby utworzyć wzór, złożenie musi zawierać co najmniej jedną część.

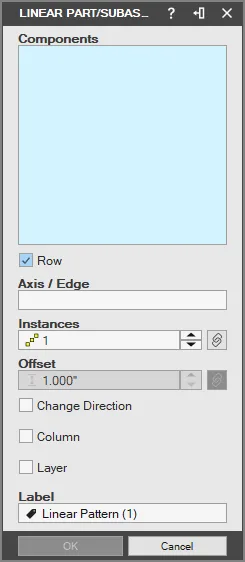

Wybierz narzędzie „Wzór liniowy” w grupie „Narzędzia złożenia” (Assembly Tools) na karcie „Złożenie” (Assembly). Zostanie wyświetlone okno „Wzór liniowy części/podzłożenia” (Linear Part/Subassembly Pattern).

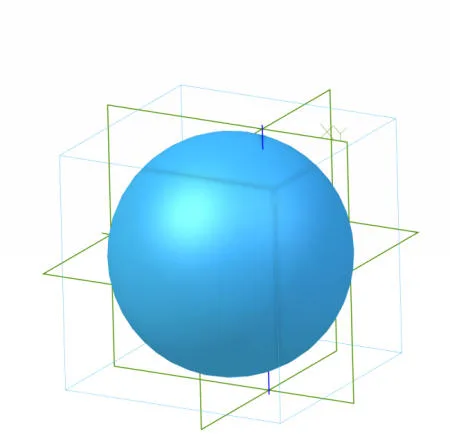

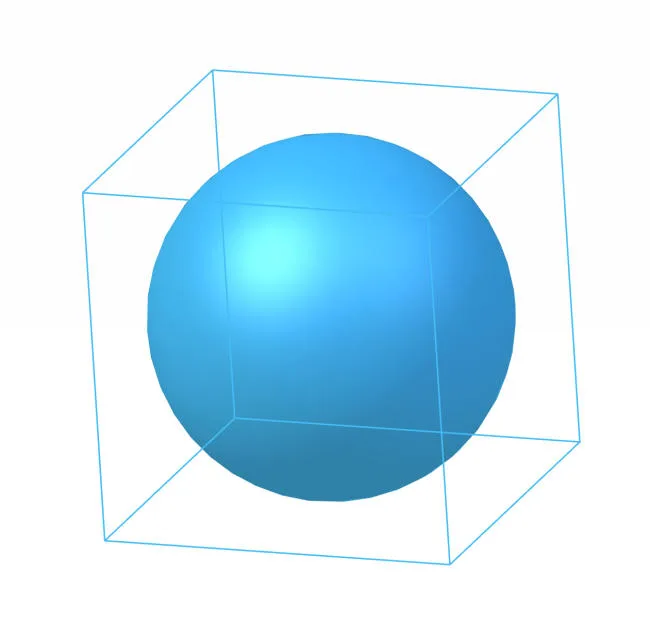

Wybierz istniejącą część lub podzłożenie w obszarze roboczym albo kliknij nazwę elementu w „Drzewie projektu”. Wybrane elementy pojawią się w polu „Część/podzłożenie do powielenia” (Part/Subassembly to Pattern).

Wybierz liniową krawędź lub oś jako „Kierunek Wiersza” (Row Direction). W tym przykładzie zostanie użyta „Oś - Y” (Y-Axis).

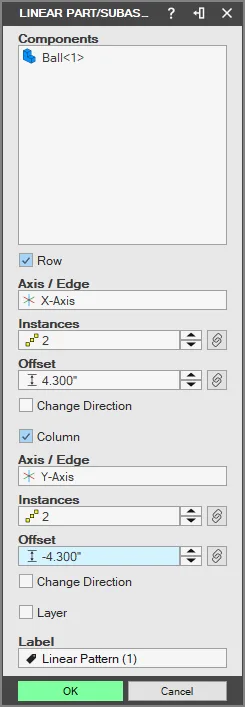

Ustaw wartości „Odstęp” (Spacing) i „Wiersz” (Row) dla „Kierunku Wiersza”.
Postępując tak jak w krokach 3 i 4, ustaw wartości dla „Kierunku kolumny” (Column Direction) i „Kierunku Warstwy” (Layer Direction). W tym przykładzie jako „Kierunek kolumny” zostanie użyta „Oś - X” (X-Axis), a „Kierunek Warstwy” nie zostanie określony.

Wpisz nazwę wzoru w polu „Nazwa” (Label). Nazwa ta pojawi się w „Drzewie projektu”.

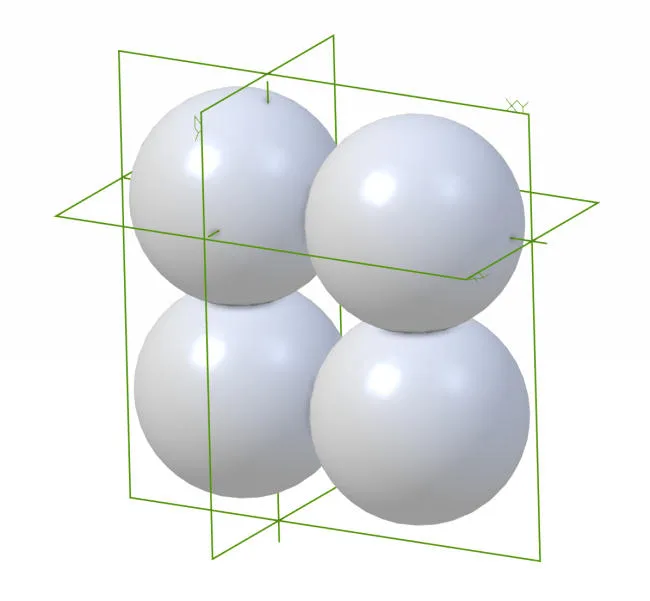

Kliknij przycisk „OK”. Wzór pojawi się w obszarze roboczym.

Jak zmodyfikować „Wzór liniowy”

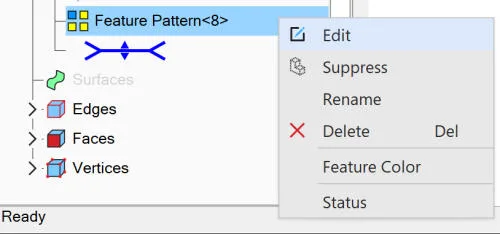

Kliknij prawym przyciskiem myszy istniejącą operację „Wzór liniowy” w „Drzewie projektu” i wybierz polecenie „Edycja” (Edit).

Zostanie wyświetlone okno „Wzór liniowy części/podzłożenia” dla istniejącego wzoru.

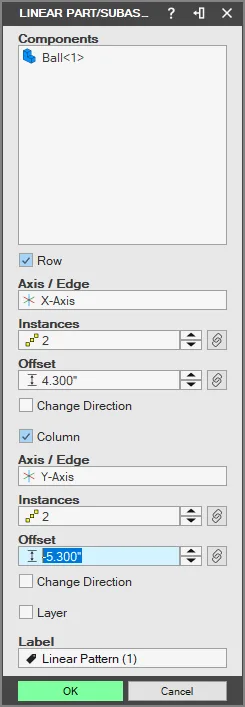

Zmień dostępne parametry i ustawienia według potrzeb.
Kliknij przycisk „OK”. Wzór zostanie zaktualizowany w obszarze roboczym.

Oryginał: Linear Component Patterns
