Wstawianie punktu w przecięciu dwóch osi
Inserting a Point at the Intersection of Two Axes
Punkt (Point) można wstawić w przecięciu dwóch osi lub krawędzi.
Jak wstawić punkt w przecięciu dwóch osi

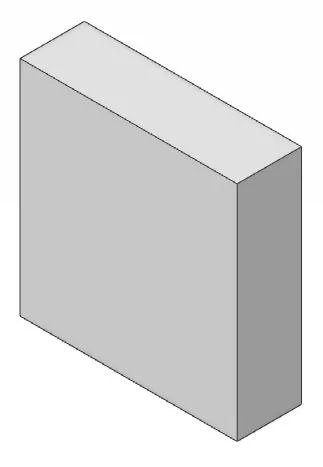

Dział zatytułowany „Jak wstawić punkt w przecięciu dwóch osi”Aby wykonać te instrukcje, musi istnieć model 3D z co najmniej dwiema krawędziami lub osiami. W tym przykładzie zostanie użyty model trójwymiarowy.
- Wybierz narzędzie „Wstaw punkt geometrii odniesienia” (Insert Reference Point) z grupy „Odniesienie” (Reference) na karcie „Modelowanie części”. Zostanie wyświetlone okno „Wstaw punkt” (Insert Point).

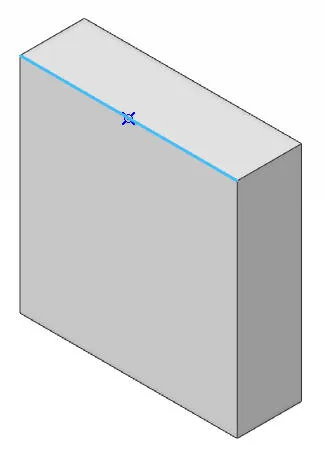

- Zaznacz istniejącą krawędź lub oś na modelu. Zostanie wyświetlony podgląd punktu.

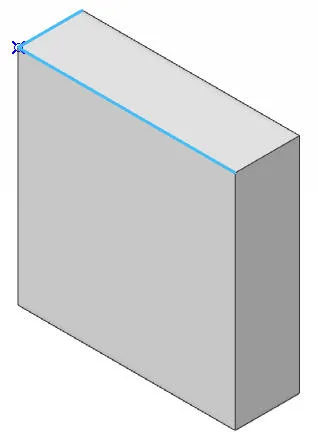

- Zaznacz drugą krawędź lub oś. „Metoda tworzenia” (Creation Method) zostanie wybrana automatycznie. Podgląd punktu przesunie się do punktu przecięcia dwóch zaznaczonych krawędzi lub osi.
- Kliknij przycisk „Zatwierdź” (Apply), aby wstawić punkt. Będzie on widoczny w obszarze roboczym oraz na liście „Operacje” (Features) w historii części.
- Kliknij przycisk „Zamknij” (Close), aby zamknąć okno „Wstaw punkt”.
