Wstawianie płaszczyzny przez trzy punkty

Inserting a Plane Through Three Points

Płaszczyzny odniesienia (Reference Planes) można wstawiać za pomocą trzech punktów.

Jak wstawić płaszczyznę przez trzy punkty

Aby wykonać te instrukcje, muszą istnieć co najmniej trzy punkty lub wierzchołki. W tym przykładzie użyty zostanie model trójwymiarowy.

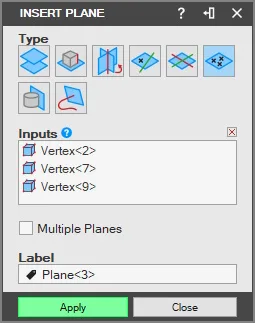

• Wybierz narzędzie „Wstaw płaszczyznę” (Insert Reference Plane) z grupy „Odniesienie” (Reference) na karcie „Modelowanie części” (Part Modeling). Zostanie wyświetlone okno „Wstaw płaszczyznę” (Insert Plane).

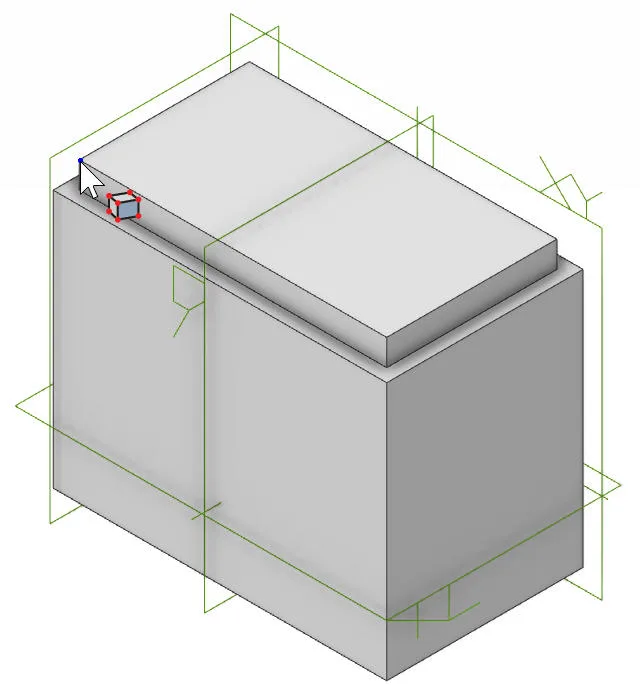

• Zaznacz punkt na modelu.

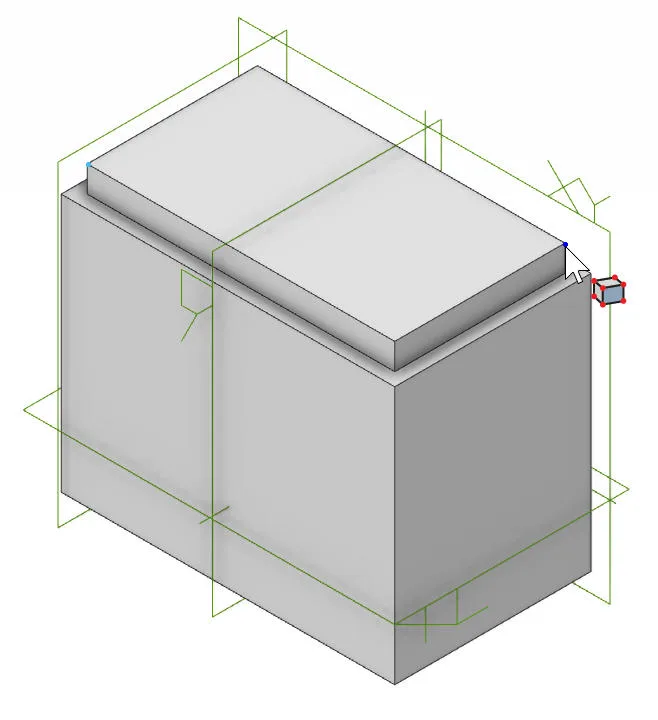

• Zaznacz drugi punkt.

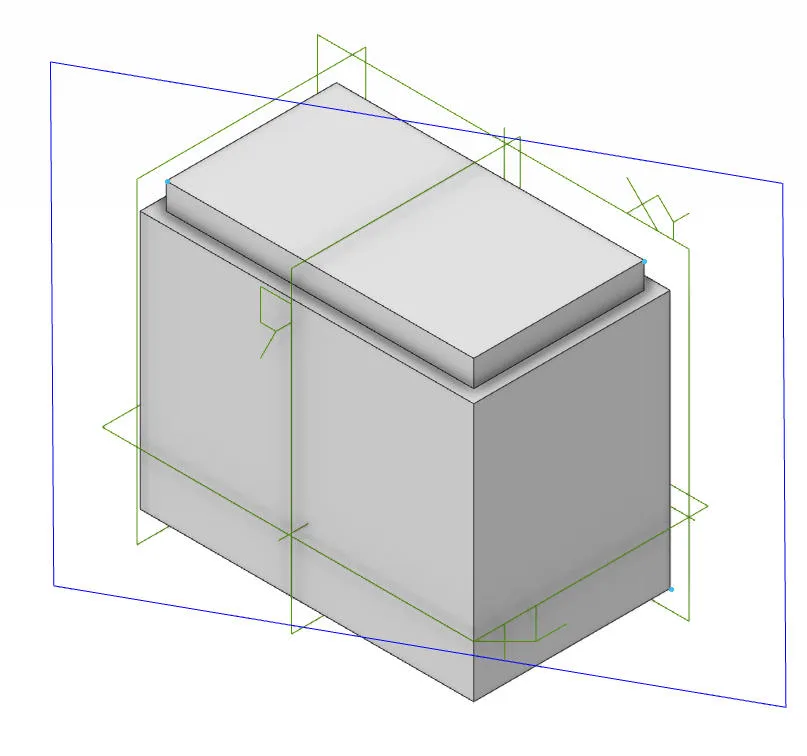

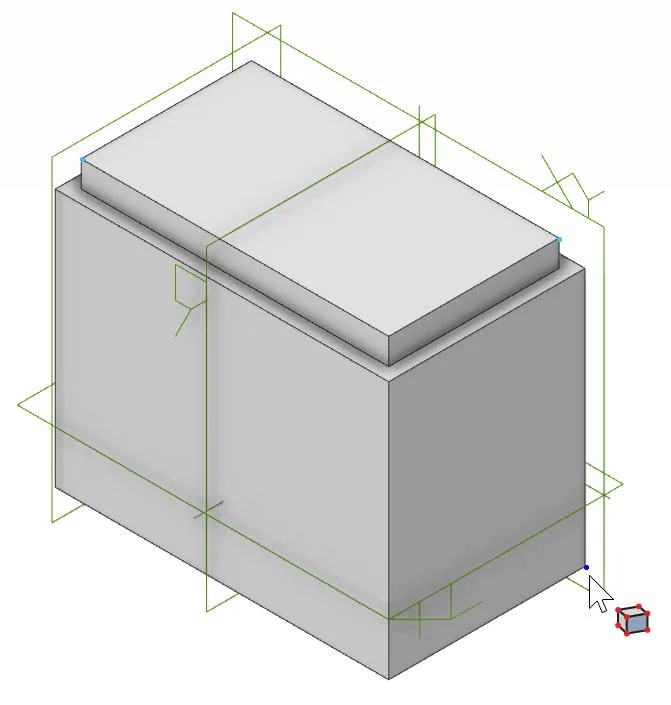

• Zaznacz trzeci, ostatni punkt. „Metoda tworzenia” (Creation Method) zostanie wybrana automatycznie, a w podglądzie pojawi się płaszczyzna odniesienia przechodząca przez wszystkie trzy punkty.

• Kliknij przycisk „Zatwierdź” (Apply), aby wstawić płaszczyznę. Będzie ona widoczna w obszarze roboczym oraz na liście „Operacje” (Features) w historii części.

---
