Wycięcia proste i wycięcia proste cienkościenne

Cut and Thin Wall Cut Extrusions

Informacje o wycięciach w konstrukcjach spawanych (Weldments) znajdziesz w temacie Używanie operacji części w konstrukcjach spawanych (Using Part Features with Weldments).

Wycięcie usuwa materiał z modelu na podstawie profilu zawartego w szkicu. Dostępne są dwa podstawowe rodzaje wycięć: „Wycięcie” (Cut) i „Wycięcie proste cienkościenne” (Thin Wall Cut). Aby usunąć z modelu duży fragment materiału, użyj wycięcia. Aby wyciąć w modelu ścieżkę, użyj wycięcia cienkościennego.

Po poprawnym zastosowaniu operacji wycięcia można ją odbić lustrzanie lub utworzyć jej szyk. Można zmienić jej głębokość; profil można zmienić, modyfikując szkic powiązany z operacją, albo usunąć.

Jak utworzyć wycięcie proste

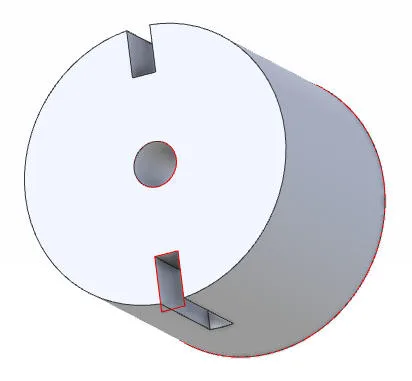

Aby utworzyć wycięcie proste, musi istnieć model z materiałem bryłowym oraz szkic zawierający profil, którego można użyć do wycięcia w modelu. Poniższy przykład przedstawia walec z trzema wycięciami. Okrąg posłużył do wycięcia otworu przez środek walca, a prostokąt do wycięcia na określoną głębokość w walcu. Wycięcie prostokątne zostało następnie odbite lustrzanie na przeciwną stronę walca.

Wybierz narzędzie „Wycięcie” (Extrude Cut) z grupy „Wycięcia (usunięcie materiału)” (Cut (Remove Material)) na karcie „Modelowanie części” (Part Modeling).

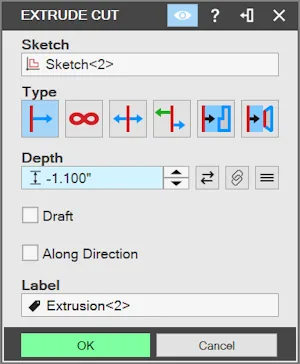

Obszar roboczy zmieni się na widok izometryczny i zostanie wyświetlone okno „Wycięcie”. W polu „Szkic” (Sketch) domyślnie wskazany jest ostatnio utworzony szkic, który nie został użyty do utworzenia części.

Aby wybrać inny szkic, kliknij pole „Szkic” i zaznacz żądany szkic w obszarze roboczym lub w „Drzewie projektu” (Design Explorer). W obszarze roboczym zostanie wyświetlony podgląd wycięcia.
Wybierz opcję z listy rozwijanej „Typ” (Type). Domyślnie ustawiony jest typ „Na głębokość” (To Depth).
„Na głębokość” - tworzy wycięcie o podanej głębokości po jednej stronie płaszczyzny szkicu. Opcji „Odwrotnie” (Reverse) można użyć, aby utworzyć wycięcie w kierunku przeciwnym do domyślnego.
„Symetrycznie” (Mid Plane) - tworzy wycięcie o podanej głębokości po obu stronach płaszczyzny szkicu. Połowa długości wycięcia przypada równo na każdą stronę płaszczyzny szkicu.
„Niesymetrycznie” (Dual Depth) - tworzy wycięcie o podanej głębokości po każdej stronie płaszczyzny szkicu. Każda ze stron może mieć inną wartość głębokości.
„Przez wszystko” (Through All) - dotyczy wyłącznie wycięcia prostego i tworzy wycięcie przez cały materiał bryłowy w wybranym kierunku.
„Do geometrii” (To Geometry) - tworzy wycięcie do wybranego lica lub płaszczyzny.

Gdy używasz opcji „Na głębokość” lub „Symetrycznie”, możesz dynamicznie zmieniać rozmiar wycięcia w obszarze roboczym, przeciągając węzeł powiązany z profilem szkicu. Podczas przeciągania długość wycięcia automatycznie rośnie lub maleje o wartość kroku pokrętła ustawioną w menu Plik > Właściwości > Jednostki (File Tab > Properties > Units).

Ustaw długość wycięcia w polu „Głębokość” (Depth) albo kliknij przycisk „Edytor równań” (Equation Editor), aby wprowadzić wartość za pomocą równania.
Przełącz opcję „Odwrotnie”, aby wykonać wycięcie w kierunku przeciwnym do początkowego.

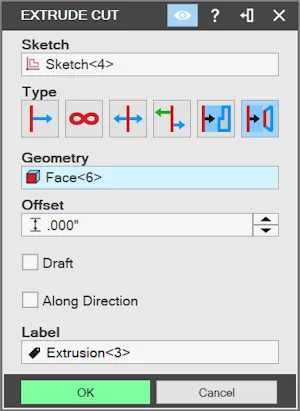

Jeśli używasz opcji „Do geometrii”, kliknij pole „Geometria” (Geometry) i zaznacz lico, do którego ma sięgać wycięcie.

Aby zakończyć wycięcie z odsunięciem od zaznaczonego lica, wprowadź wartość w opcji „Odsunięcie” (Offset).

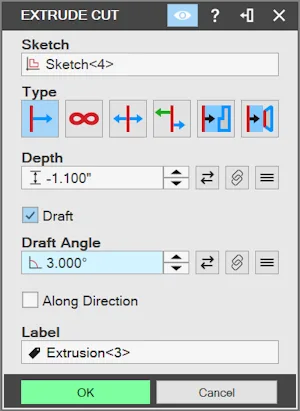

Kliknij opcję „Pochylenie” (Draft), aby wprowadzić wartość „Kąta pochylenia” (Draft Angle), lub użyj „Edytora równań”, aby utworzyć kąt pochylenia. Przełączenie opcji „Odwrotnie” umożliwi pochylenie w stronę mniejszego rozmiaru. Wartości dodatnie pochylają na zewnątrz, a ujemne do wewnątrz.

Kąt pochylenia musi mieścić się w zakresie od -59 do 59 stopni, w przeciwnym razie operacja się nie powiedzie.

Aby wykonać wycięcie wzdłuż wektora, wyłącz opcję „Wzdłuż normalnej” (Along Normal) w opcjach „Kierunek” (Direction), a następnie kliknij pole „Zaznacz” (Select). Wskaż geometrię, oś lub płaszczyznę, która ma posłużyć jako wektor.
Wprowadź nazwę wycięcia w polu „Nazwa” (Label). Nazwa ta jest wyświetlana w „Drzewie projektu”.
Kliknij przycisk OK. W obszarze roboczym zostanie utworzone wycięcie.

Jak utworzyć wycięcie proste cienkościenne

Aby utworzyć wycięcie cienkościenne, musi istnieć model z materiałem bryłowym, a praca musi odbywać się w oknie roboczym części lub złożenia.

Utwórz szkic zawierający profil zamknięty lub otwarty.
Wybierz narzędzie „Wycięcie proste cienkościenne” (Thin Extrude Cut) z grupy „Wycięcia (usunięcie materiału)” na karcie „Modelowanie części”.

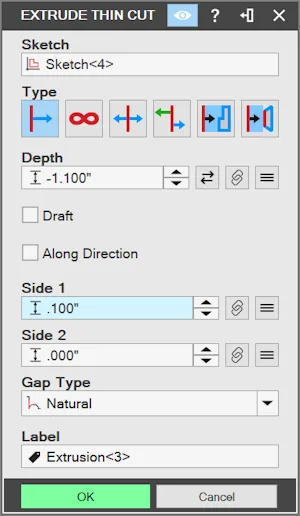

Obszar roboczy zmieni się na widok izometryczny i zostanie wyświetlone okno „Wycięcie proste cienkościenne” (Extrude Thin Cut). W polu „Szkic” domyślnie wskazany jest ostatnio utworzony szkic, który nie został użyty do utworzenia części.

Aby wybrać inny szkic, kliknij pole „Szkic” i zaznacz żądany szkic w obszarze roboczym lub w „Drzewie projektu”. W obszarze roboczym zostanie wyświetlony podgląd wycięcia.
Wybierz opcję z listy rozwijanej „Typ”. Domyślnie ustawiony jest typ „Na głębokość”.
„Na głębokość” - tworzy wycięcie o podanej głębokości po jednej stronie płaszczyzny szkicu. Opcji „Odwrotnie” można użyć, aby utworzyć wycięcie w kierunku przeciwnym do domyślnego.
„Symetrycznie” - tworzy wycięcie o podanej głębokości po obu stronach płaszczyzny szkicu. Połowa długości wycięcia przypada równo na każdą stronę płaszczyzny szkicu.
„Niesymetrycznie” - tworzy wycięcie o podanej głębokości po każdej stronie płaszczyzny szkicu. Każda ze stron może mieć inną wartość głębokości.
„Przez wszystko” - dotyczy wyłącznie wycięcia prostego i tworzy wycięcie przez cały materiał bryłowy w wybranym kierunku.
„Do geometrii” - tworzy wycięcie do wybranego lica lub płaszczyzny.

Ustaw długość wycięcia w polu „Głębokość” albo kliknij przycisk „Edytor równań”, aby wprowadzić wartość za pomocą równania. UWAGA: Pole „Głębokość” jest niedostępne przy wycięciu „Do geometrii”, ponieważ długość wynika z odległości geometrii docelowej od płaszczyzny szkicu.
Przełącz opcję „Odwrotnie”, aby wykonać wycięcie w kierunku przeciwnym do początkowego.
Jeśli używasz opcji „Do geometrii”, kliknij pole „Cel” (Target) i zaznacz lico, do którego ma sięgać wycięcie.
Aby zakończyć wycięcie z odsunięciem od zaznaczonego lica, wprowadź wartość w opcji „Odsunięcie”.
Wybierz „Typ szczeliny” (Gap Type) z listy rozwijanej.
Wprowadź wartość w polach „Grubość ścian” (Wall Thickness) dla „Strony 1”. Do wprowadzenia wartości z równania można również użyć przycisku „Edytor równań”.

Jeśli pole „Strona 1” lub „Strona 2” zmieni kolor na czerwony, zmień wartość.

Kliknij opcję „Pochylenie”, aby wprowadzić wartość „Kąta pochylenia”, lub użyj „Edytora równań”, aby utworzyć kąt pochylenia. Przełączenie opcji „Odwrotnie” umożliwi pochylenie w stronę mniejszego rozmiaru. Wartości dodatnie pochylają na zewnątrz, a ujemne do wewnątrz.

Kąt pochylenia musi mieścić się w zakresie od -59 do 59 stopni, w przeciwnym razie operacja się nie powiedzie. Celem pochylenia jest zmiana kąta ściany w trakcie wyciągania. Kąt pochylenia jest stosowany zarówno do ścian wewnętrznych, jak i zewnętrznych modelu. Gdy szkic jest wyciągany cienkościennie na zewnątrz z pochyleniem, ściana zewnętrzna powstaje na zewnątrz, a ściana wewnętrzna do wewnątrz.

Aby wykonać wycięcie wzdłuż wektora, wyłącz opcję „Wzdłuż normalnej” w opcjach „Kierunek”, a następnie kliknij pole „Zaznacz”. Wskaż geometrię, oś lub płaszczyznę, która ma posłużyć jako wektor.
Wprowadź nazwę wycięcia w polu „Nazwa”. Nazwa ta jest wyświetlana w „Drzewie projektu”.
Kliknij przycisk OK. W obszarze roboczym zostanie utworzone wycięcie.

Typy szczelin w ściankach cienkich

Szczelina powstaje podczas wyciągania, obrotu lub przeciągania po ścieżce cienkiego wyciągnięcia. Pole „Typ szczeliny” w oknach operacji cienkościennych pozwala wybrać sposób wypełniania szczelin. Poniższe przykłady przedstawiają profil kwadratu i okręgu. Z profilu usunięto linie wewnętrzne aż do przecięcia obu kształtów. Profil szkicu jest wyciągany jako cienkościenne wyciągnięcie. Szczeliny, które trzeba wypełnić, zostały zakreślone na czerwono.

Przykład	Wynik

„Naturalny” (Natural)	Przedłuża obie figury wzdłuż ich naturalnych krzywych aż do przecięcia

„Zaokrąglenie” (Round)	Tworzy zaokrąglone narożniki

„Rozciągnij” (Extend)	Przedłuża dwie linie proste z końca każdej figury aż do przecięcia
