Wybór w środowisku 3D

Selection in 3D environment

Elementy, które można wybrać w środowisku 3D:

„Części” (Parts)
„Lica” (Faces)
„Krawędzie” (Edges)
„Wierzchołki” (Vertices)
„Płaszczyzny” (Planes)
„Osie” (Axes)
„Punkty” (Points)
„Szkice” (Sketches)
„Geometrie odniesienia” (Reference Geometries)

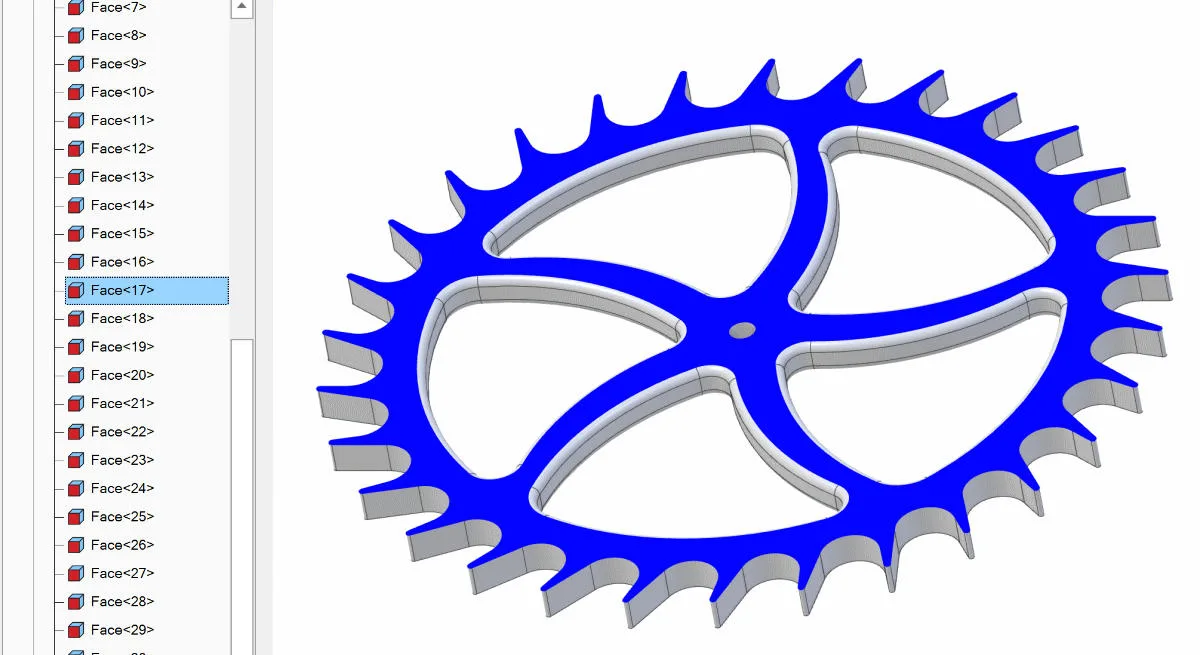

Wybór za pomocą „Drzewa projektu” (Design Explorer)

Podczas pracy ze złożonym projektem wybranie określonej krawędzi lub ściany w obszarze roboczym może być trudne. Zamiast tego użyj odpowiedniej listy w „Drzewie projektu”, aby wybrać określoną krawędź lub ścianę. W „Drzewie projektu” możesz wybierać ściany, krawędzie lub wierzchołki części. Zanim będzie można wybrać ściany, krawędzie lub wierzchołki, należy rozwinąć odpowiednią listę w „Drzewie projektu”. Kliknij symbol obok pozycji „Lica”, „Krawędzie” lub „Wierzchołki”, aby rozwinąć listę.

Umieść wskaźnik nad elementem w „Drzewie projektu”, aby go wyróżnić.

Kliknij element w „Drzewie projektu”, aby go wybrać. Przytrzymaj klawisz Shift, aby wybrać wiele kolejnych elementów, lub klawisz CTRL, aby ręcznie wybrać wiele pojedynczych elementów.

Wybieranie szkicu

Szkic w środowisku 3D można wybrać na kilka sposobów:

Kliknij szkic prawym przyciskiem myszy i wybierz polecenie „Zaznacz” (Select).
Wybierz szkic w „Drzewie projektu”.

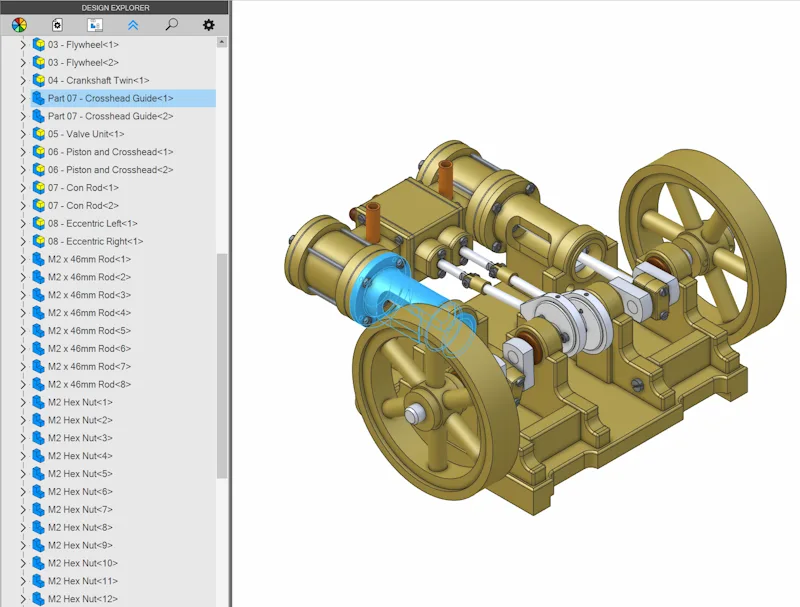

Wybieranie części w złożeniu

Aby uaktywnić część na potrzeby większości operacji, które można na niej wykonać, kliknij ją jednokrotnie w obszarze 3D. Kliknięta krawędź, ściana lub wierzchołek zostaną wyróżnione, ale wybrana zostanie cała część. Kliknij część bezpośrednio prawym przyciskiem myszy, aby wykonać na niej funkcje dostępne w menu kontekstowym.

Aby jednoznacznie wybrać i wyróżnić całą część, w obszarze roboczym przytrzymaj klawisz Ctrl i kliknij część albo kliknij nazwę części w „Drzewie projektu”. Część zmieni kolor na jasnoniebieski.
