Usuwanie linku BOM z rysunku 2D

Unlink a BOM from a 2D Drawing

Jeśli chcesz zmienić podstawowe właściwości BOM wstawionego do rysunku 2D, takie jak używany przez BOM szablon lub docelowy model 3D, musisz usunąć link poprzedniego BOM z rysunku, a następnie utworzyć nowy BOM.

Jeśli chcesz edytować BOM, aby dodać lub usunąć dane albo zmienić jego format, nie musisz usuwać jego linku.

Jak usunąć link BOM z rysunku 2D

Usunięcie linku BOM umożliwia utworzenie linku do innego BOM.

Usuń link BOM z rysunku 2D

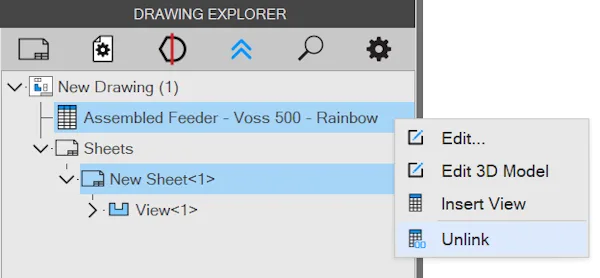

Kliknij prawym przyciskiem myszy BOM z linkiem w „Drzewie rysunku” (Drawing Explorer). Znajduje się on bezpośrednio pod nazwą rysunku.

Wybierz opcję „Usuń link” (Unlink).

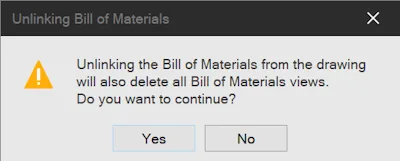

Jeśli rysunek zawiera BOM, zostanie wyświetlone okno dialogowe potwierdzenia.

Jeśli to okno dialogowe zostanie wyświetlone, kliknij „Tak” (Yes), aby zakończyć usuwanie linku i usunąć wszystkie BOM z rysunku.

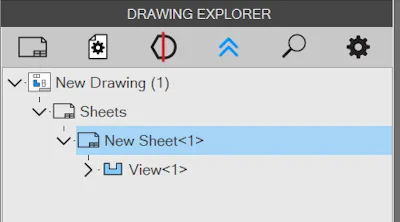

BOM z linkiem nie jest już widoczny w „Drzewie rysunku”.

Oryginał: Unlink a BOM from a 2D Drawing
