Wstawianie płaszczyzny pod kątem
Inserting a Plane at an Angle
Płaszczyzny odniesienia (Reference Planes) można wstawiać na istniejącej płaszczyźnie lub ścianie płaskiej, używając krawędzi lub osi jako punktu obrotu do obliczenia wartości kąta.
Jak wstawić płaszczyznę pod kątem
Dział zatytułowany „Jak wstawić płaszczyznę pod kątem”Aby wykonać te instrukcje, musi istnieć ściana płaska oraz krawędź lub oś. W tym przykładzie użyty zostanie model trójwymiarowy.

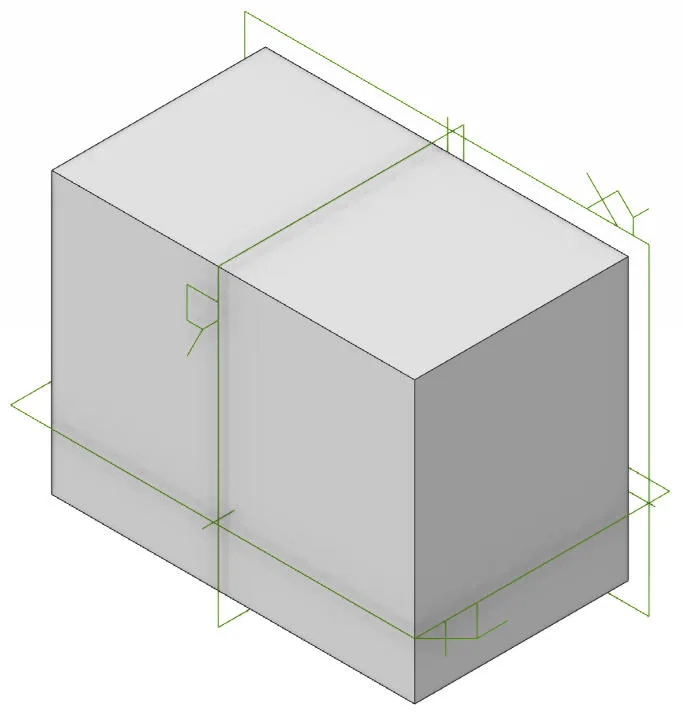

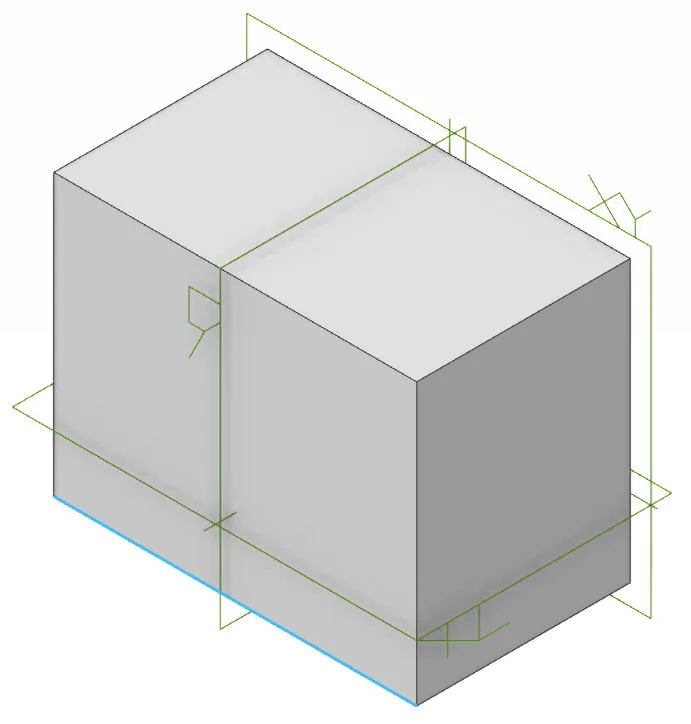

- Wybierz krawędź na modelu.

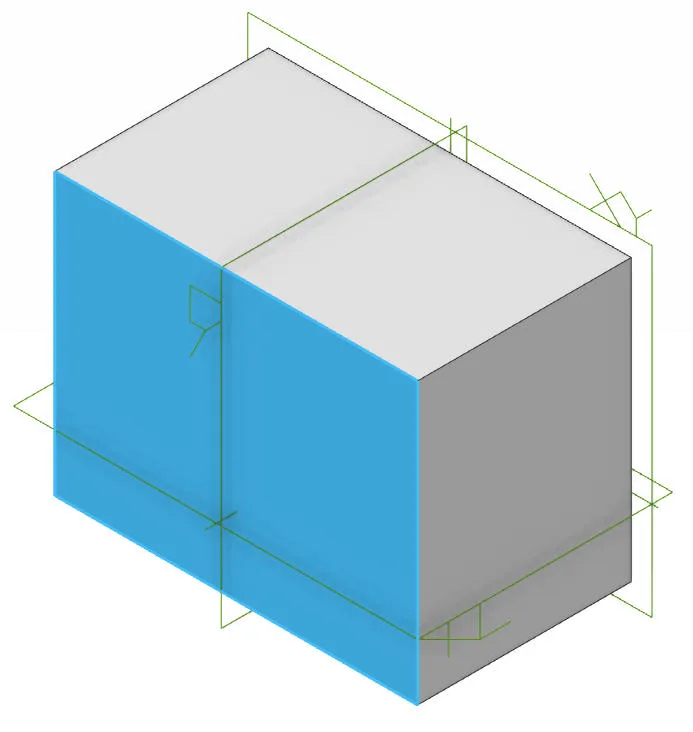

- Naciśnij i przytrzymaj klawisz Shift na klawiaturze i zaznacz płaszczyznę lub ścianę płaską.

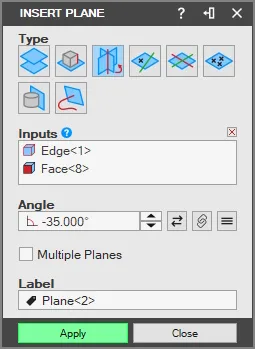

- Wybierz narzędzie „Wstaw płaszczyznę” (Insert Reference Plane) z grupy „Odniesienie” (Reference) na karcie „Modelowanie części” (Part Modeling). Zostanie wyświetlone okno „Wstaw płaszczyznę” (Insert Plane), a „Metoda tworzenia” (Creation Method) zostanie wybrana automatycznie. Ustaw wartość opcji „Płaszczyzna Kąt Oś” (Plane Angle Axis).

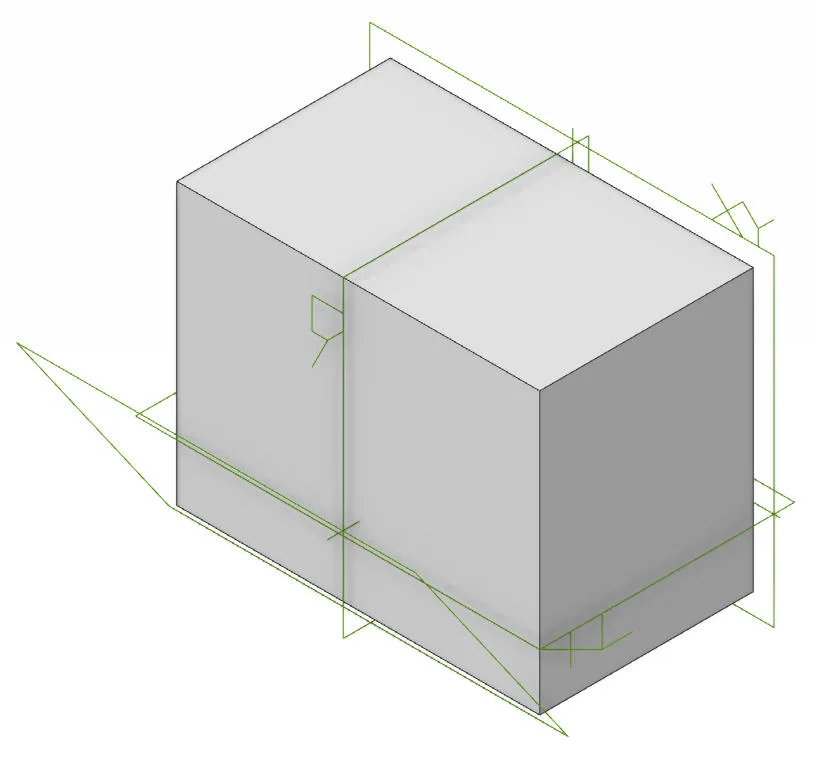

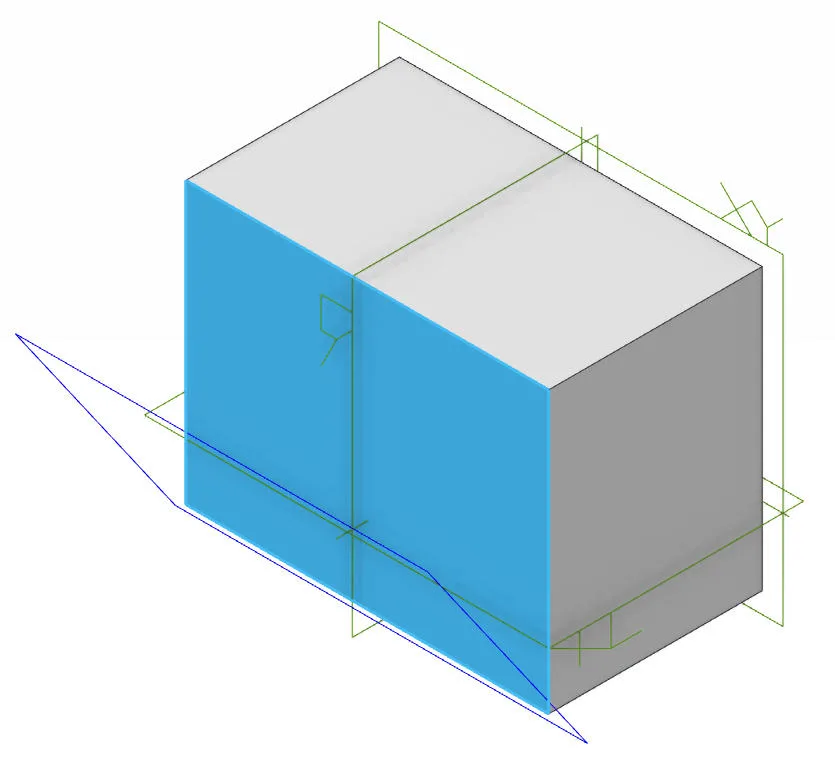

- Kliknij przycisk „Zatwierdź” (Apply), aby wstawić płaszczyznę. Będzie ona widoczna w obszarze roboczym oraz na liście „Operacje” (Features) w historii części.
Oryginał: Inserting a Plane at an Angle
