Wstawianie płaszczyzny przez dwie krawędzie lub osie

Inserting a Plane Through Two Edges or Axes

Płaszczyzny odniesienia (Reference Planes) można wstawiać, używając dwóch przecinających się, niewspółliniowych krawędzi modelu albo dwóch osi.

Jak wstawić płaszczyznę przez dwie krawędzie lub osie

Dział zatytułowany „Jak wstawić płaszczyznę przez dwie krawędzie lub osie”

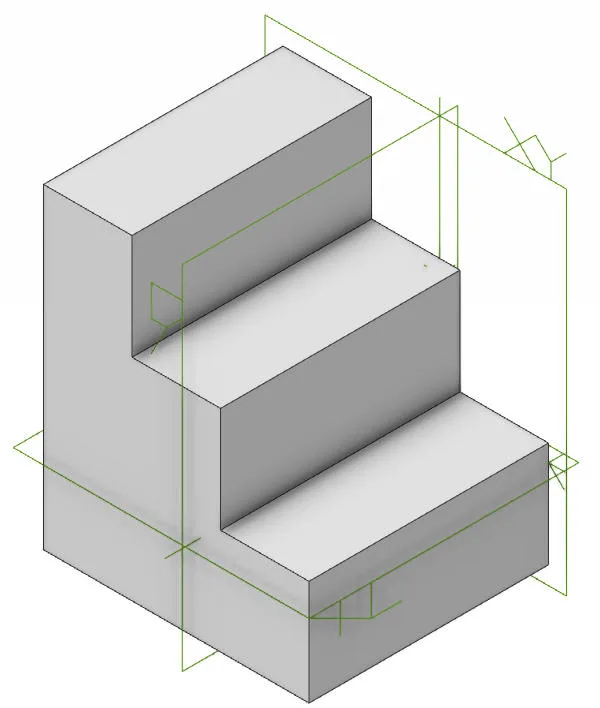

Aby wykonać te instrukcje, muszą istnieć co najmniej dwie krawędzie lub osie. W tym przykładzie zostanie użyty model trójwymiarowy.

Jak wstawić płaszczyznę przez dwie krawędzie lub osie

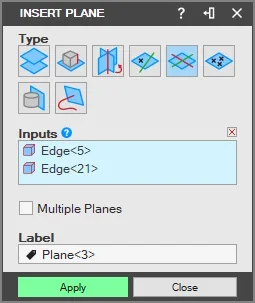

  • Wybierz narzędzie „Wstaw płaszczyznę” (Insert Reference Plane) z grupy „Odniesienie” (Reference) na karcie „Modelowanie części” (Part Modeling). Zostanie wyświetlone okno dialogowe „Wstaw płaszczyznę” (Insert Plane).
Jak wstawić płaszczyznę przez dwie krawędzie lub osie

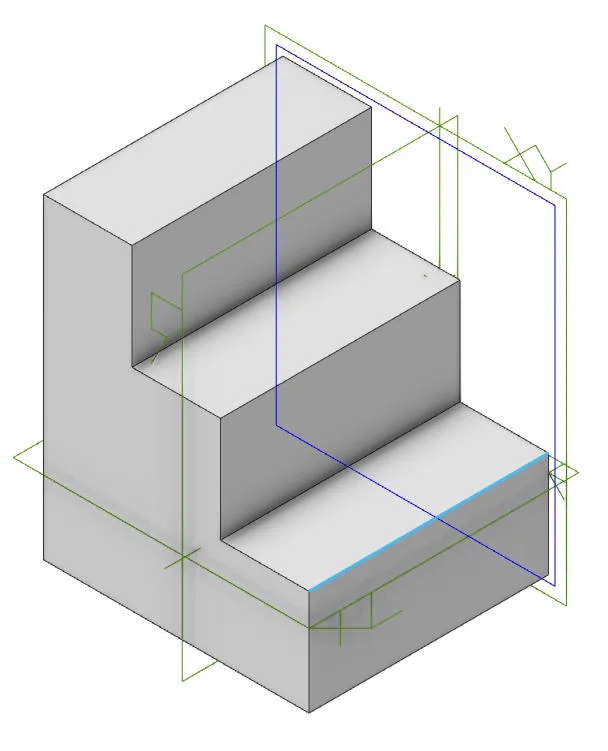

  • Wybierz krawędź na modelu.
Jak wstawić płaszczyznę przez dwie krawędzie lub osie
  • Wybierz drugą krawędź.
Jak wstawić płaszczyznę przez dwie krawędzie lub osie

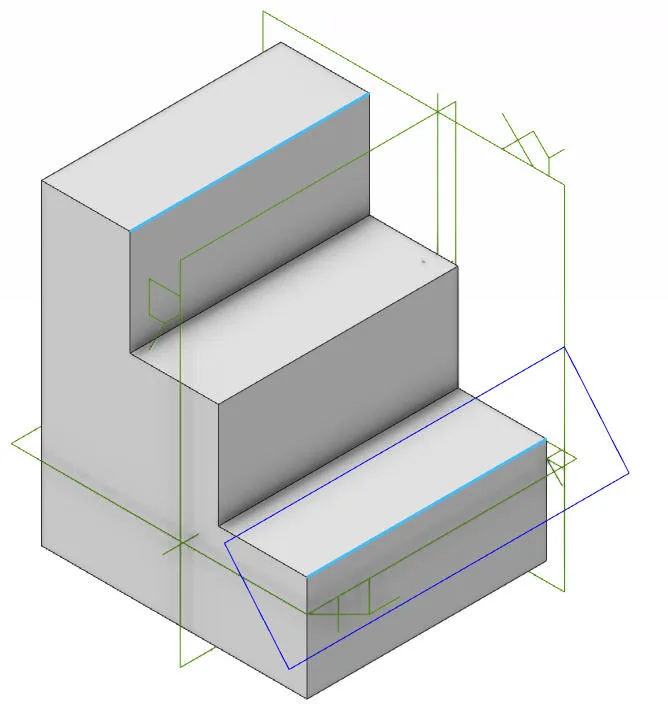

  • „Metoda tworzenia” (Creation Method) zostanie wybrana automatycznie. Zostanie wyświetlony podgląd płaszczyzny odniesienia przechodzącej przez dwie wybrane krawędzie.
Jak wstawić płaszczyznę przez dwie krawędzie lub osie

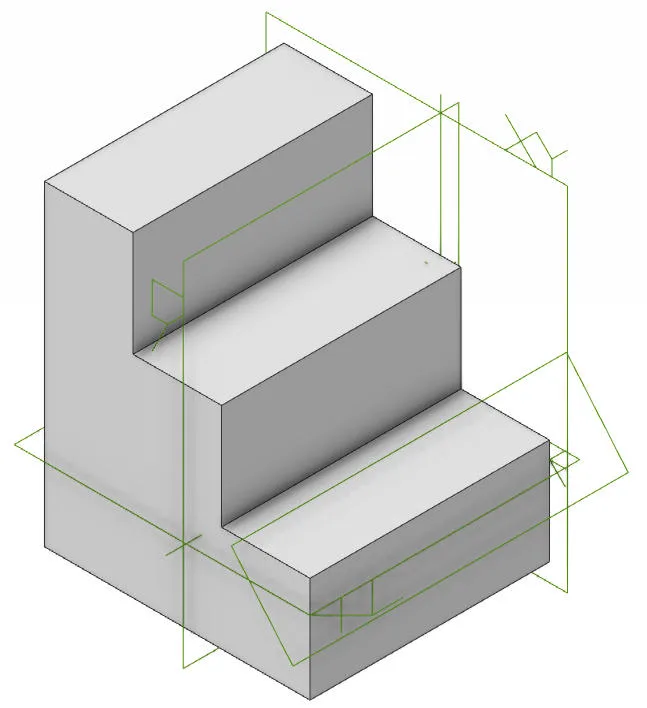

  • Kliknij przycisk „Zatwierdź” (Apply), aby wstawić płaszczyznę. Będzie ona widoczna w przestrzeni roboczej oraz na liście „Operacje” (Features) w historii części.
Jak wstawić płaszczyznę przez dwie krawędzie lub osie

Oryginał: Inserting a Plane Through Two Edges or Axes
