Pomiar od środka otworu do środka otworu

Measure a Hole Center to a Hole Center

Narzędzie „Narzędzia pomiaru” (Measure) umożliwia zmierzenie odległości od środka jednego otworu do środka drugiego otworu.

Jak zmierzyć odległość od środka otworu do środka otworu

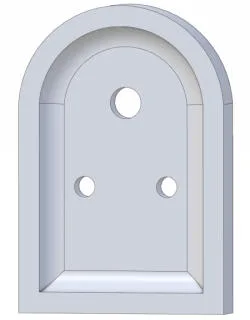

UWAGA: Należy użyć obszaru roboczego „Część” (Part), „Złożenie” (Assembly) lub „Rysunek 2D” (Drawing). W tym przykładzie zostanie użyty model trójwymiarowy.

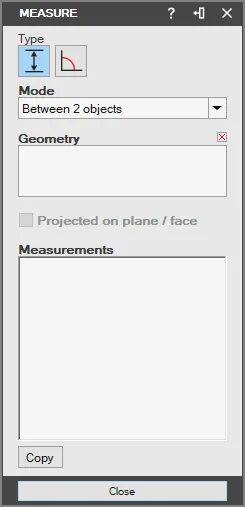

• Wybierz narzędzie „Narzędzia pomiaru” w grupie „Analiza” (Analysis) na karcie „Analiza” (Inspect). Zostanie wyświetlone okno dialogowe „Narzędzia pomiaru” (Measure Tool).

• W polu „Typ” (Type) wybierz opcję „Liniowy” (Linear), a w polu „Tryb” (Mode) wybierz opcję „Pomiędzy 2 obiektami” (Between 2 Objects).

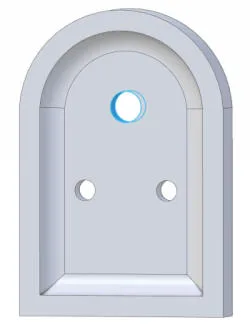

• Wybierz ścianę pierwszego otworu.

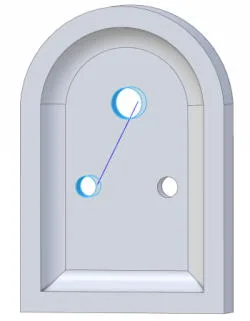

• Wybierz ścianę drugiego otworu. Zostanie wyświetlona niebieska linia przedstawiająca odległość między nimi.

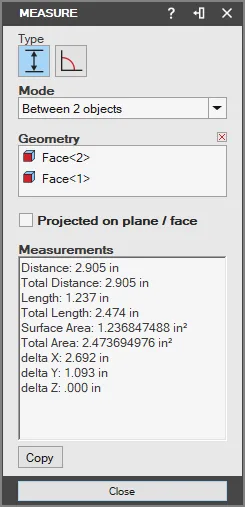

• Wynik pomiaru zostanie wyświetlony w polu „Pomiary” (Measurements).

---

Oryginał: Measure a Hole Center to a Hole Center
