Konwertowanie brył na powierzchnie
Convert Solids to Surfaces
Narzędzie „Konwertuj bryłę do powierzchni” (Convert Solid to Surface) tworzy jedną powierzchnię z istniejącego modelu 3D. Przekonwertowana bryła zostanie wyświetlona w „Drzewie projektu” (Design Explorer) jako nowy element.
Jak przekonwertować bryłę na powierzchnię

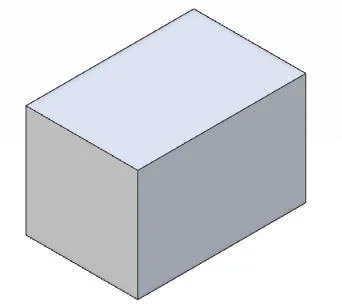

Dział zatytułowany „Jak przekonwertować bryłę na powierzchnię”Aby wykonać te instrukcje, musi istnieć co najmniej jedna bryła. W tym przykładzie zostanie użyty model 3D zawierający jedną bryłę.
-
Wybierz narzędzie „Konwertuj bryłę do powierzchni” z grupy „Konwertowanie” (Convert) na karcie „Modelowanie powierzchniowe” (Surfacing).
-

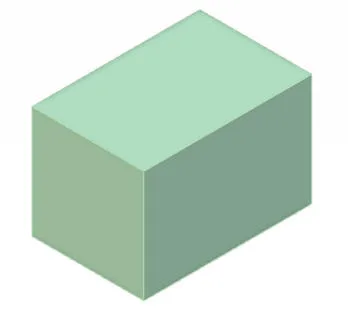

Wszystkie bryły w obszarze roboczym zostaną przekonwertowane na jedną powierzchnię.
Dla tego polecenia nie jest wyświetlane żadne okno dialogowe.

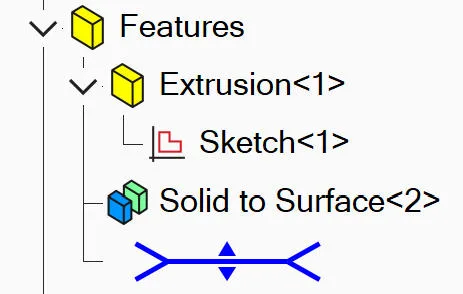

- Nowa powierzchnia jest wyświetlana w „Drzewie projektu” jako „Bryła do Powierzchni<#>” (Solid to Surface<#>).
Oryginał: Convert Solids to Surfaces
