Usuwanie i edycja geometrii odniesienia

Deleting and Editing Reference Geometry

Jak usuwać geometrie odniesienia

Nie można usunąć domyślnej geometrii odniesienia ani geometrii odniesienia użytej jako podstawa innego elementu. Jeśli na przykład szkic utworzono na płaszczyźnie odniesienia, najpierw należy usunąć płaszczyznę odniesienia, zanim będzie można usunąć szkic.

Aby usunąć geometrię odniesienia, kliknij ją prawym przyciskiem myszy w „Drzewie projektu” (Design Explorer) i wybierz opcję „Usuń” (Delete). Możesz również zaznaczyć geometrię odniesienia w „Drzewie projektu”, a następnie nacisnąć klawisz Delete na klawiaturze, aby ją usunąć.

Jak zmieniać nazwy geometrii odniesienia

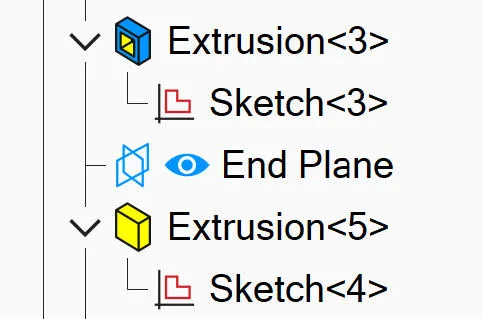

Nowym elementom geometrii odniesienia są domyślnie nadawane kolejne nazwy, począwszy od cyfry 4. Na przykład pierwsza utworzona płaszczyzna odniesienia otrzyma nazwę „Płaszczyzna<4>” (Plane<4>). Można zmieniać nazwy zarówno domyślnych, jak i wstawionych geometrii odniesienia.

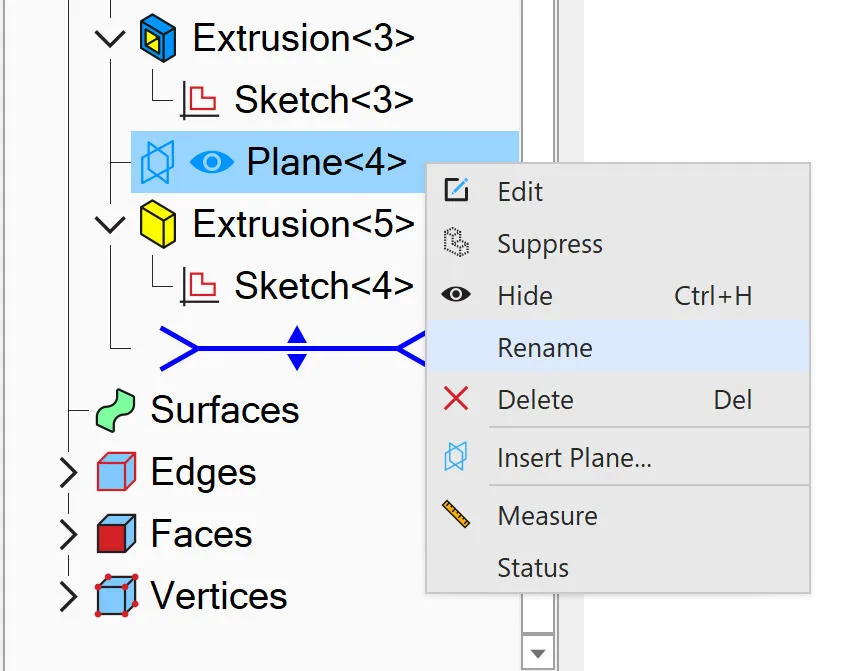

• Kliknij geometrię odniesienia prawym przyciskiem myszy w „Drzewie projektu” i wybierz opcję „Zmień nazwę” (Rename).

• Wpisz nową nazwę.

• Naciśnij klawisz Enter na klawiaturze.

---

Oryginał: Deleting and Editing Reference Geometry
