Wyciąganie przez przekroje z kontrolą styczności, prowadnicami i typem szczeliny
Lofting with Tangency Control, Guides, and Gap Type
Opcje „Typ szczeliny” (Gap Type) są widoczne tylko wtedy, gdy zaznaczono dwa przekroje (Cross Sections), a co najmniej jeden przekrój ma włączoną kontrolę styczności (tangency control) z kątem różnym od zera.

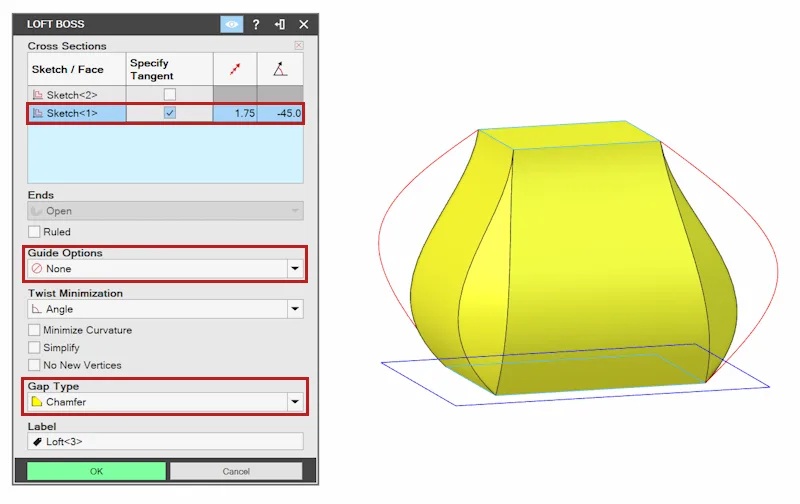

Bez prowadnic i z typem szczeliny „Faza”
Dział zatytułowany „Bez prowadnic i z typem szczeliny „Faza””Zwróć uwagę na ujemny kąt wejścia (take-off angle) wynoszący 45 stopni na górnym przekroju.

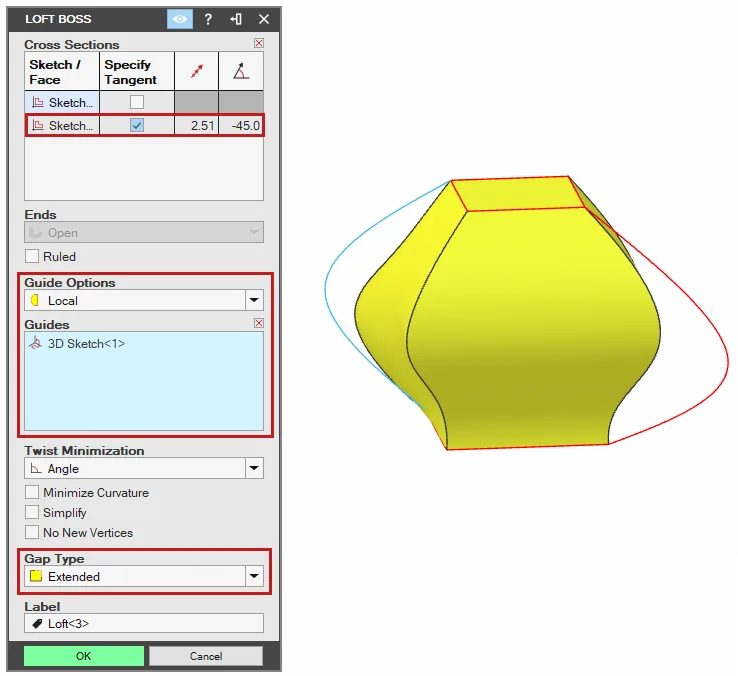

Prowadnica i typ szczeliny „Przedłużona”
Dział zatytułowany „Prowadnica i typ szczeliny „Przedłużona””Zwróć uwagę na ujemny kąt wejścia wynoszący 45 stopni na górnym przekroju.
Prowadnica i typ szczeliny „Faza”
Dział zatytułowany „Prowadnica i typ szczeliny „Faza””Zwróć uwagę na ujemny kąt wejścia wynoszący 45 stopni na górnym przekroju.
Oryginał: Lofting with Tangency Control, Guides, and Gap Type
