Wstawianie płaszczyzny na końcu krawędzi 3D
Inserting a Plane On the End of a 3D Edge
Płaszczyzny odniesienia (Reference Planes) można wstawiać do modelu 3D prostopadle do jednej z jego krawędzi.
Jak wstawić płaszczyznę na końcu krawędzi 3D

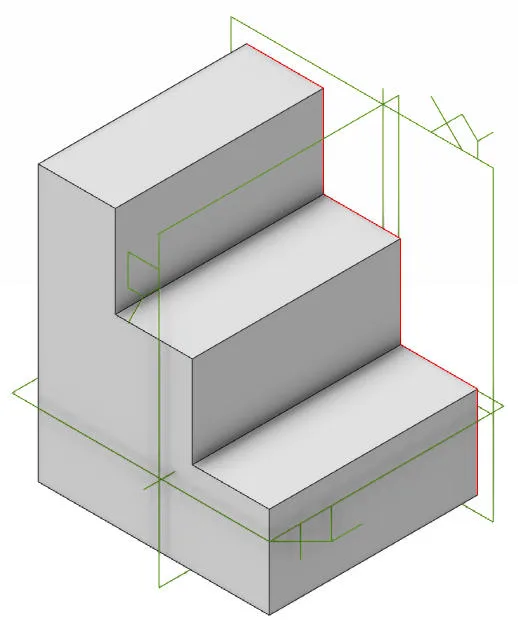

Dział zatytułowany „Jak wstawić płaszczyznę na końcu krawędzi 3D”Aby wykonać te instrukcje, musi istnieć model 3D z co najmniej jedną krawędzią. W tym przykładzie użyty zostanie model trójwymiarowy.

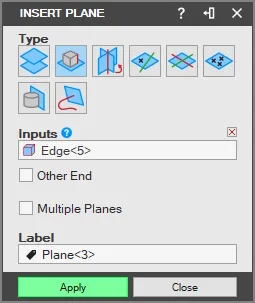

- Wybierz narzędzie „Wstaw płaszczyznę” (Insert Reference Plane) z grupy „Odniesienie” (Reference) na karcie „Modelowanie części” (Part Modeling). Zostanie wyświetlone okno „Wstaw płaszczyznę” (Insert Plane).
-
Wybierz krawędź na modelu.
-

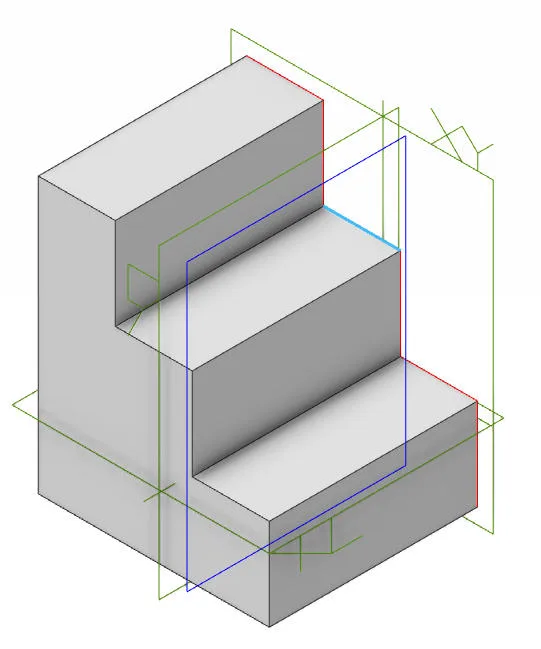

„Metoda tworzenia” (Creation Method) zostanie wybrana automatycznie, a w podglądzie pojawi się płaszczyzna odniesienia prostopadła do krawędzi.

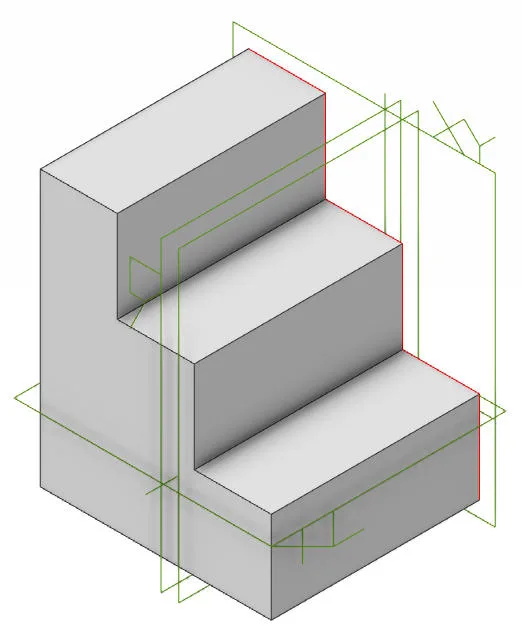

- Kliknij przycisk „Zatwierdź” (Apply), aby wstawić płaszczyznę. Będzie ona widoczna w obszarze roboczym oraz na liście „Operacje” (Features) w historii części.
