Pomiar kątów

Measure Angles

Narzędzie „Narzędzia pomiaru” (Measurement) umożliwia pomiar kąta pomiędzy dwoma liniowymi lub płaskimi elementami geometrycznymi, pomiędzy łańcuchem elementów albo od jednego elementu do kilku różnych elementów. Właściwości można wyświetlić dla:

Krawędzi liniowych
Ścian
Linii
Linii odniesienia
Osi

Jak zmierzyć kąt pomiędzy dwoma elementami geometrycznymi

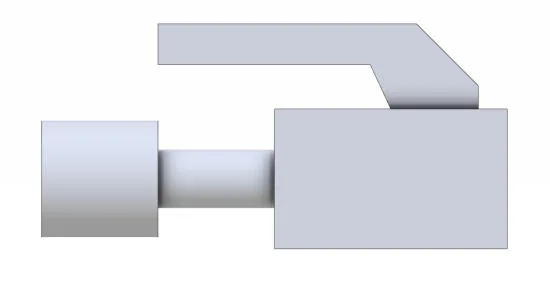

UWAGA: Należy użyć obszaru roboczego „Część” (Part), „Złożenie” (Assembly) lub „Rysunek 2D” (Drawing). W tym przykładzie zostanie użyty model trójwymiarowy.

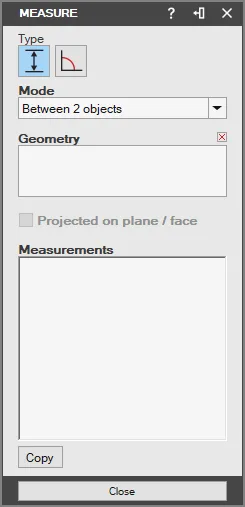

Wybierz narzędzie „Narzędzia pomiaru” z grupy „Analiza” (Analysis) na karcie „Analiza” (Inspect). Zostanie wyświetlone okno dialogowe „Narzędzia pomiaru” (Measure Tool).

Dla pola „Typ” (Type) wybierz opcję „Kątowy” (Angular), a dla pola „Tryb” (Mode) — opcję „Pomiędzy 2 obiektami” (Between 2 Objects).

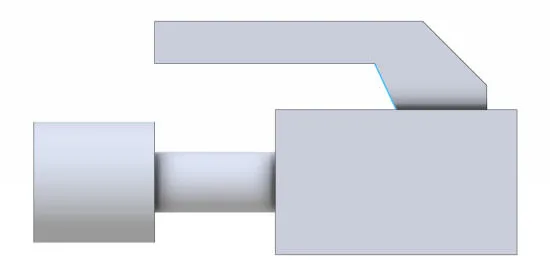

Zaznacz pierwszy element.

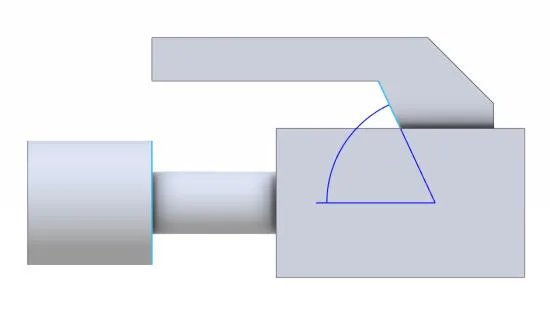

Zaznacz drugi element. Zostanie wyświetlony niebieski wskaźnik kąta.

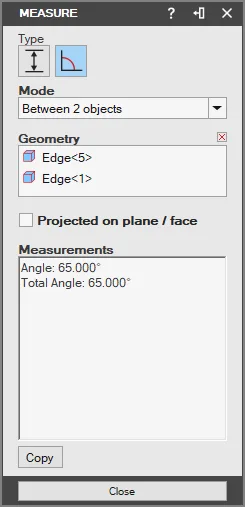

Wynik pomiaru zostanie wyświetlony w polu „Pomiary” (Measurements).

Jak zmierzyć kąt pomiędzy elementami łańcucha geometrii

UWAGA: Należy użyć obszaru roboczego „Część”, „Złożenie” lub „Rysunek 2D”. W tym przykładzie zostanie użyty model trójwymiarowy.

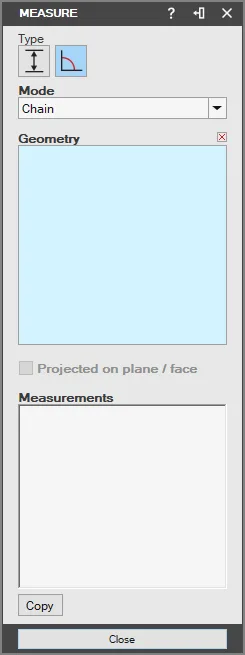

Wybierz narzędzie „Narzędzia pomiaru” z grupy „Analiza” na karcie „Analiza”. Zostanie wyświetlone okno dialogowe „Narzędzia pomiaru”.

Dla pola „Typ” wybierz opcję „Kątowy”, a dla pola „Tryb” — opcję „Łańcuch” (Chain).

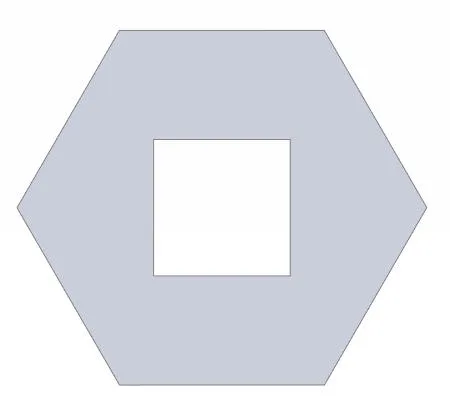

Zaznacz pierwszy element.

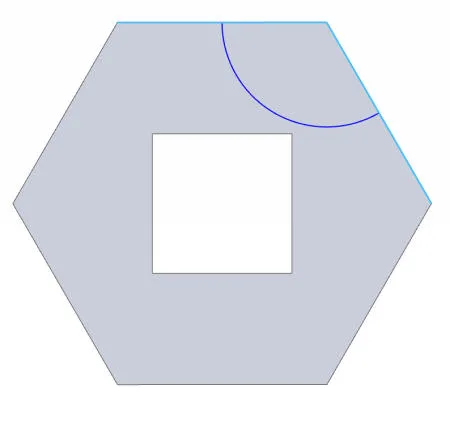

Zaznacz drugi element. Zostanie wyświetlona niebieska linia przedstawiająca kąt pomiędzy nimi.

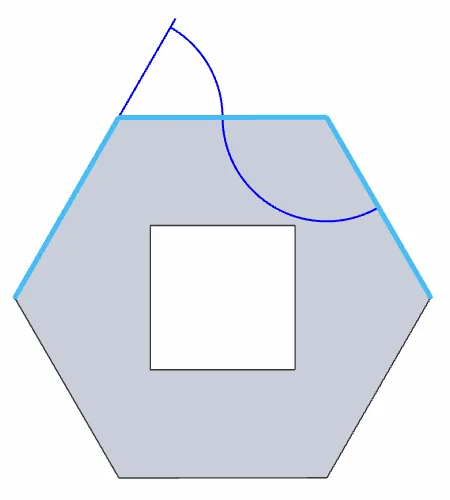

Zaznacz trzeci element.

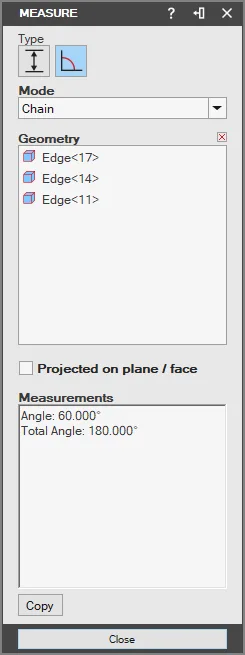

Wynik pomiaru zostanie wyświetlony w polu „Pomiary”.

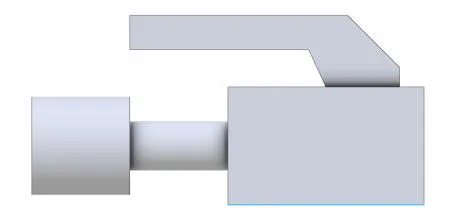

Jak zmierzyć kąty od jednego elementu do wielu elementów

UWAGA: Należy użyć obszaru roboczego „Część”, „Złożenie” lub „Rysunek 2D”. W tym przykładzie zostanie użyty model trójwymiarowy.

Wybierz narzędzie „Narzędzia pomiaru” z grupy „Analiza” na karcie „Analiza”. Zostanie wyświetlone okno dialogowe „Narzędzia pomiaru”.

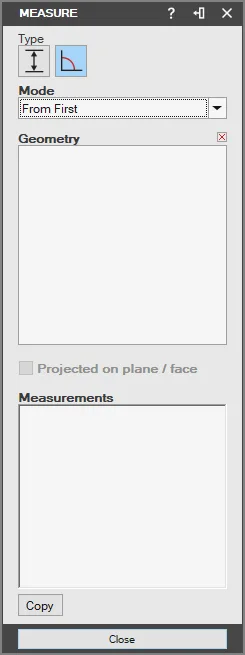

Dla pola „Typ” wybierz opcję „Kąt” (Angle), a dla pola „Tryb” — opcję „Od Pierwszego” (From First).
Zaznacz pierwszy element.

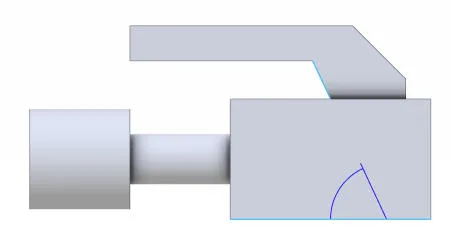

Zaznacz drugi element. Zostanie wyświetlony niebieski wskaźnik przedstawiający kąt pomiędzy nimi.

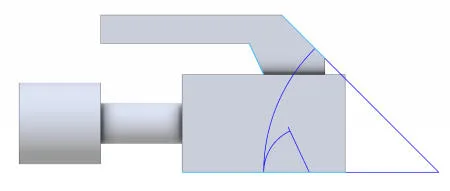

Zaznacz trzeci element.

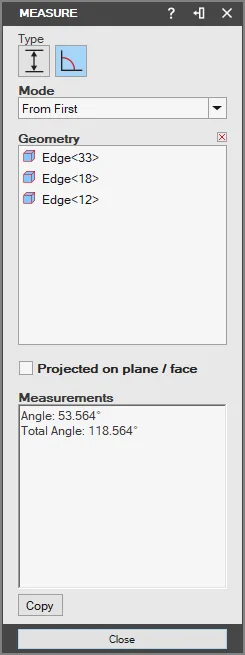

Wynik pomiaru zostanie wyświetlony w polu „Pomiary”.
