Zmiana aktywnej konfiguracji komponentu w złożeniu

Change a Component’s Active Configuration in an Assembly

Części lub podzespoły wstawiane do złożenia są wstawiane z użyciem ostatniej aktywnej „Konfiguracji” (Configuration) ustawionej podczas zapisywania części lub podzespołu. Po wstawieniu części lub podzespołu można w razie potrzeby zmienić jego konfigurację.

Zmiana konfiguracji używanej przez komponent

Odszukując węzeł „Konfiguracje” (Configurations) żądanego komponentu na „Drzewie projektu” (Design Explorer), można wybrać aktywną konfigurację.

Zmień aktywną konfigurację komponentu w złożeniu

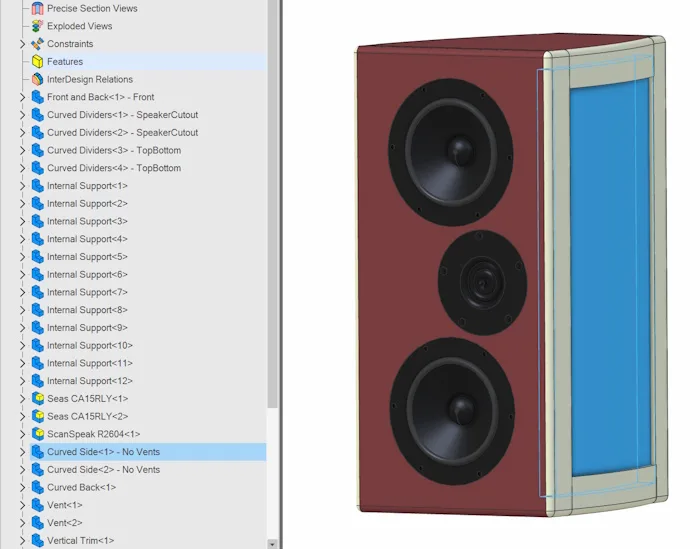

• Znajdź żądaną część lub podzespół na „Drzewie projektu”.

Aby szybko odnaleźć część, kliknij prawym przyciskiem myszy jej model 3D w obszarze roboczym i wybierz „Pokaż część na drzewku projektu” (Show Part in Explorer).

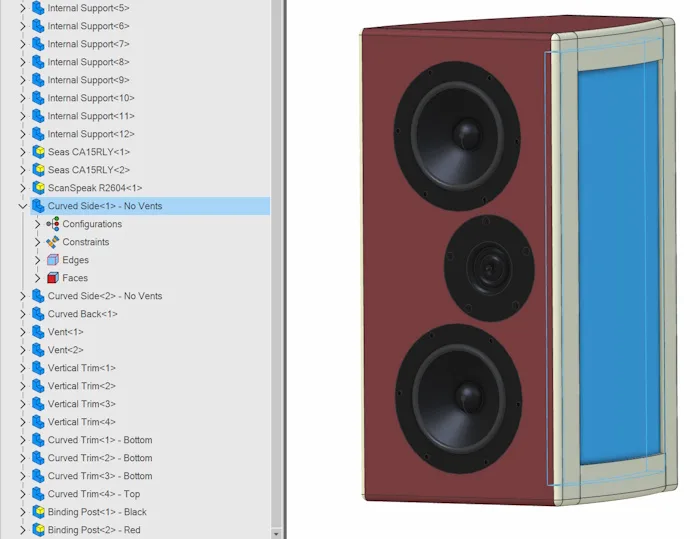

• Rozwiń węzeł żądanego komponentu, aż będzie widoczny węzeł „Konfiguracje”.

Nie można uzyskać dostępu do węzła „Konfiguracje” komponentu/podzespołu, dopóki nie rozpocznie się edycji obiektu nadrzędnego tego komponentu/podzespołu, którym zazwyczaj jest podzespół. Jeśli na przykład chcesz edytować część w podzespole, kliknij prawym przyciskiem myszy nazwę podzespołu na „Drzewie projektu” i wybierz „Edycja Części/Podzespołu” (Edit Here). Węzły „Konfiguracje” części podzespołu będą teraz dostępne.​

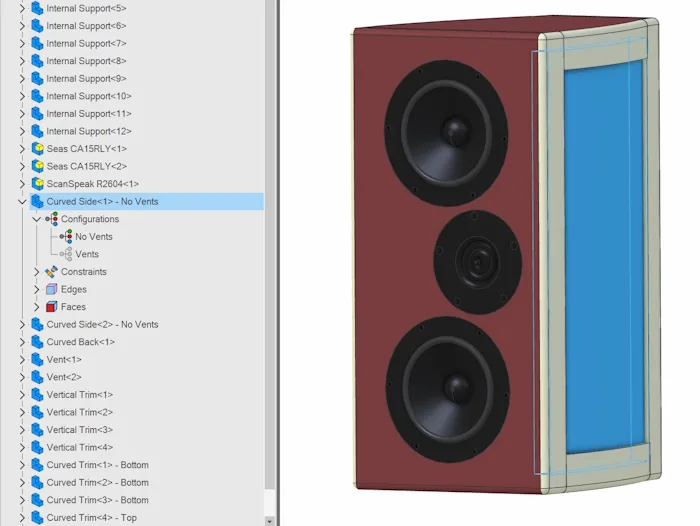

• Rozwiń węzeł „Konfiguracje” żądanego komponentu. Zostaną wyświetlone konfiguracje części lub podzespołu. Obecnie aktywną konfiguracją jest „Bez otworów wentylacyjnych” (No Vents).

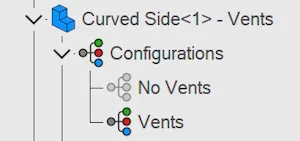

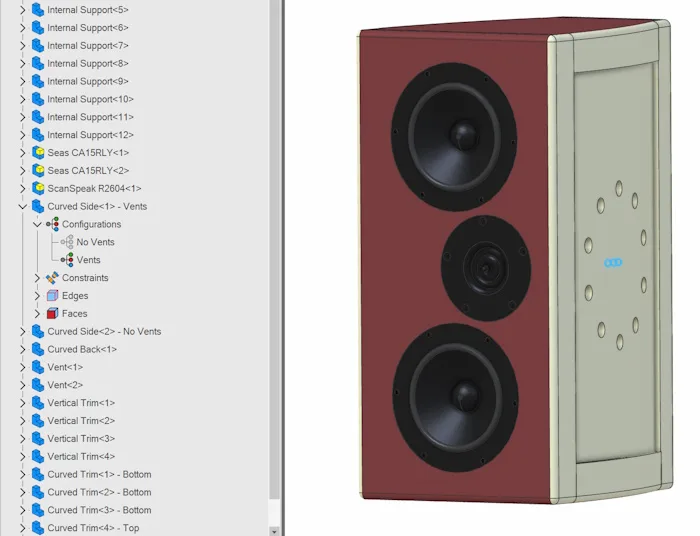

• Kliknij dwukrotnie nazwę konfiguracji albo kliknij ją prawym przyciskiem myszy i wybierz „Uaktywnij” (Activate), aby ustawić ją jako aktywną. Nie wpłynie to na konfigurację aktywną w żadnym innym złożeniu ani w obszarze roboczym oryginalnego modelu. Model zostanie odpowiednio zaktualizowany.

W przypadku komponentów z wieloma konfiguracjami nazwa aktywnej konfiguracji zostanie dołączona do nazwy komponentu na „Drzewie projektu”. Pozwala to szybko sprawdzić aktywną konfigurację bez rozwijania węzła „Konfiguracje” każdego komponentu.

---
