Dlaczego moje zakrzywione operacje wyglądają, jakby składały się z wielu płaskich powierzchni?

Why do my curved features appear to be made of multiple flat surfaces?

Czasami można natrafić na zakrzywioną operację, która wygląda, jakby składała się z wielu płaskich powierzchni.

Jeśli zauważysz to w natywnej części Alibre

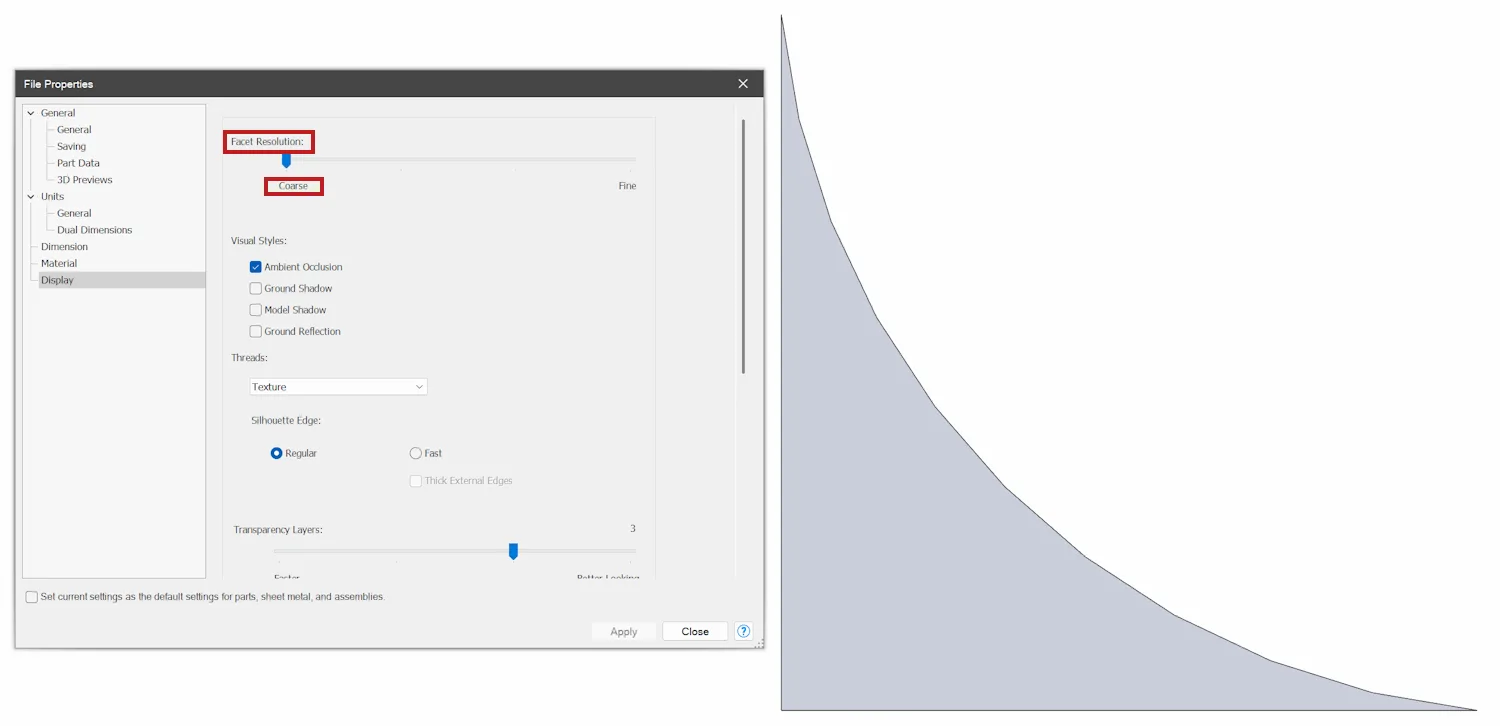

Podczas projektowania części można zauważyć, że krzywe wyglądają na zdefiniowane dość zgrubnie, jak na poniższej ilustracji. Zwykle rzeczywiście tak jest. Krzywizna jest kontrolowana przez właściwość pliku o nazwie „Minimalna gładkość łuków” (Facet Resolution). Niższe ustawienia gładkości powodują coraz bardziej zgrubną geometrię krzywych.

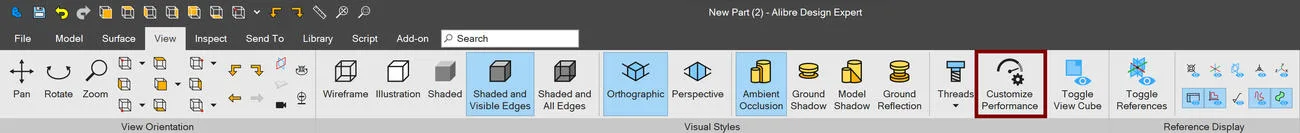

Kliknij kartę „Widok” (View), a następnie wybierz „Dostosuj wydajność” (Customize Performance). Ustawienie „Minimalna gładkość łuków” może mieć wartość „Zgrubna” (Coarse).

Fasetowanie jest wyłącznie wynikiem ustawień wyświetlania, a nie rzeczywistej geometrii części. Po przekazaniu części do produkcji zostaną użyte ustawione promienie, dzięki czemu krzywe zostaną wykonane jako gładkie.

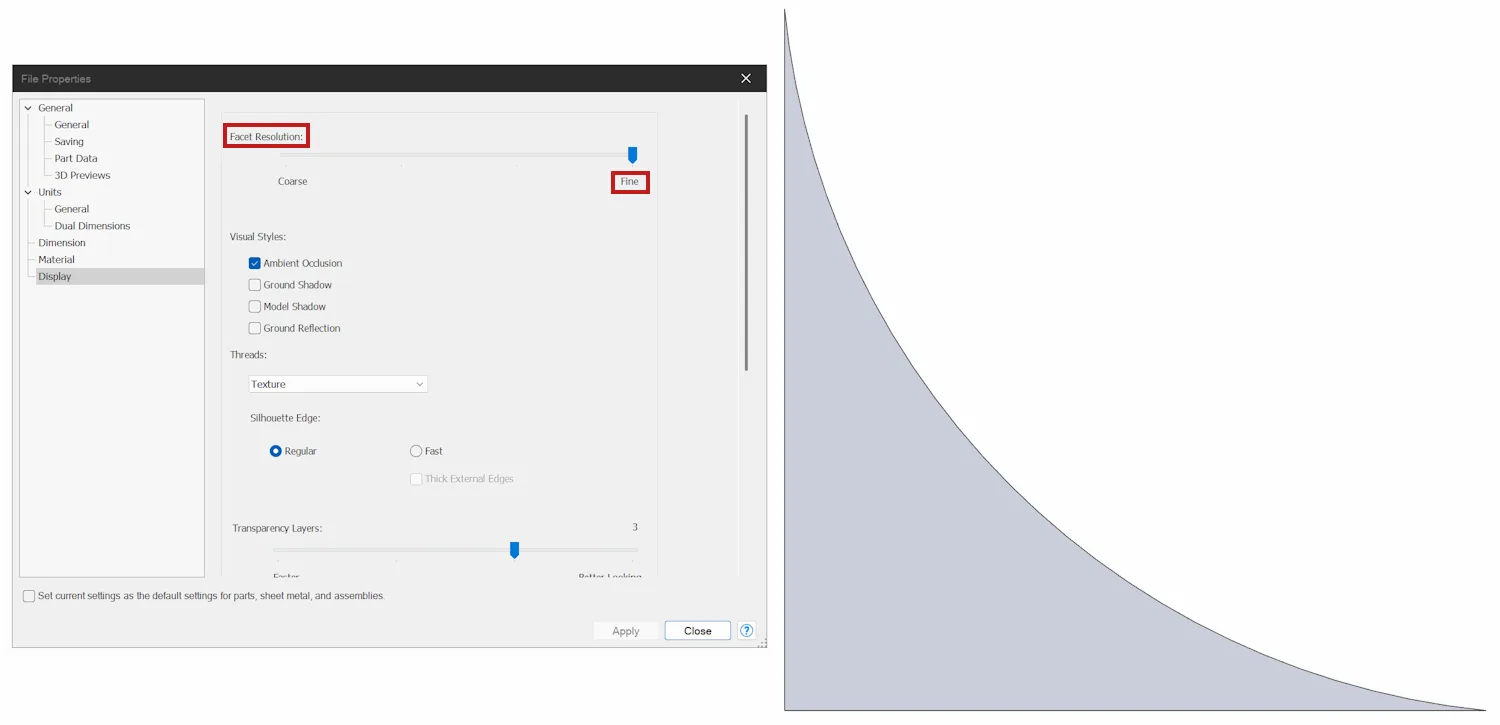

Aby rozwiązać problem, ustaw opcję „Minimalna gładkość łuków” na „Dokładna” (Fine). Następnie kliknij „Zatwierdź” (Apply) i zamknij okno dialogowe. Na koniec przebuduj część. Krzywe staną się gładkie, jak na poniższej ilustracji.

Ustawienie „Minimalna gładkość łuków” jest ustawieniem wydajności, dlatego pamiętaj, że wybranie wartości „Dokładna” może wpłynąć na ogólną wydajność i spowolnić działanie programu.

Jeśli zauważysz to w zaimportowanych plikach

Sprawdź ustawienia eksportu programu, w którym pierwotnie utworzono plik. Niektóre programy tworzą zgrubne fasetowanie w zależności od wartości ustawień eksportu dla poszczególnych typów plików. Zwykle pomaga to zmniejszyć rozmiar pliku, ale może powodować niepożądane rezultaty w geometrii końcowej.

Możesz sprawdzić ustawienie „Minimalna gładkość łuków”. Problem może jednak nie zostać rozwiązany w Alibre Design, ponieważ nie powstał w tym programie.

---

Oryginał: Why do my curved features appear to be made of multiple flat surfaces?
