Import pliku SVG

SVG File Import

Import pliku SVG (*.svg) umożliwia bezpośrednie importowanie danych „Szkicowania 2D” (2D Sketch) z pliku SVG.

Jak zaimportować plik SVG

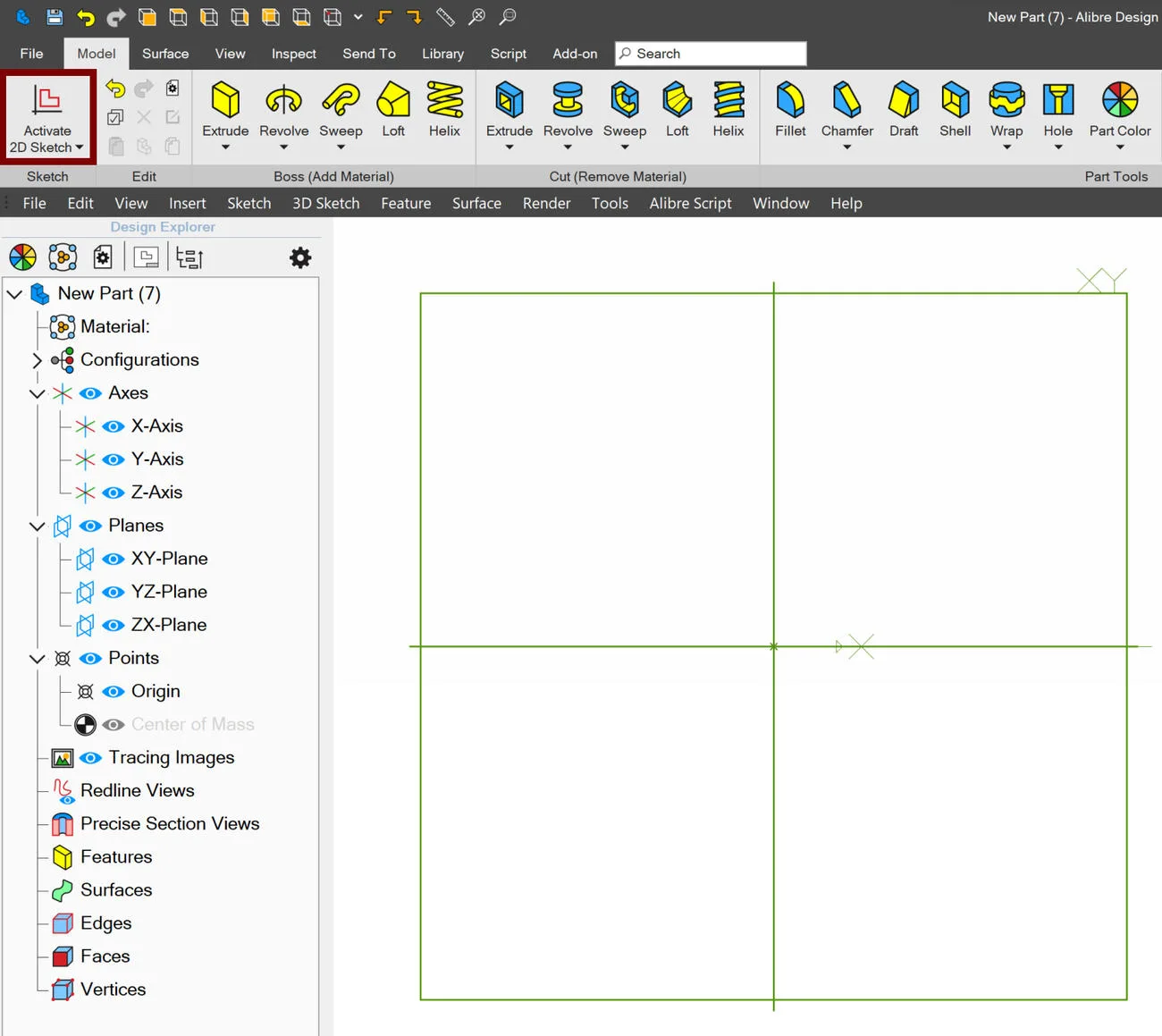

1. Otwórz plik części i aktywuj „Szkicowanie 2D” na „Płaszczyźnie” (Plane).

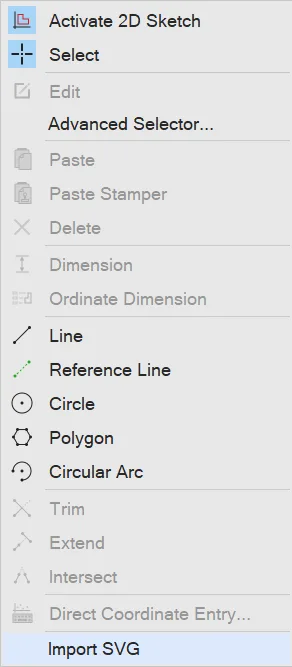

2. Kliknij prawym przyciskiem myszy w obszarze roboczym i z menu podręcznego wybierz opcję „Importuj SVG” (Import SVG).

3. Zostanie wyświetlone okno „Otwórz” (Open) Eksploratora plików Windows. Przejdź do folderu zawierającego plik SVG i kliknij „Otwórz”.

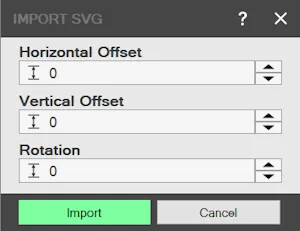

4. Po wyświetleniu okna „Importuj z SVG” (Import from SVG) wprowadź w razie potrzeby korekty w polach „Poziomość” (Horizontal), „Pionowość” (Vertical) i „Obrót” (Rotational), a następnie kliknij „OK”.

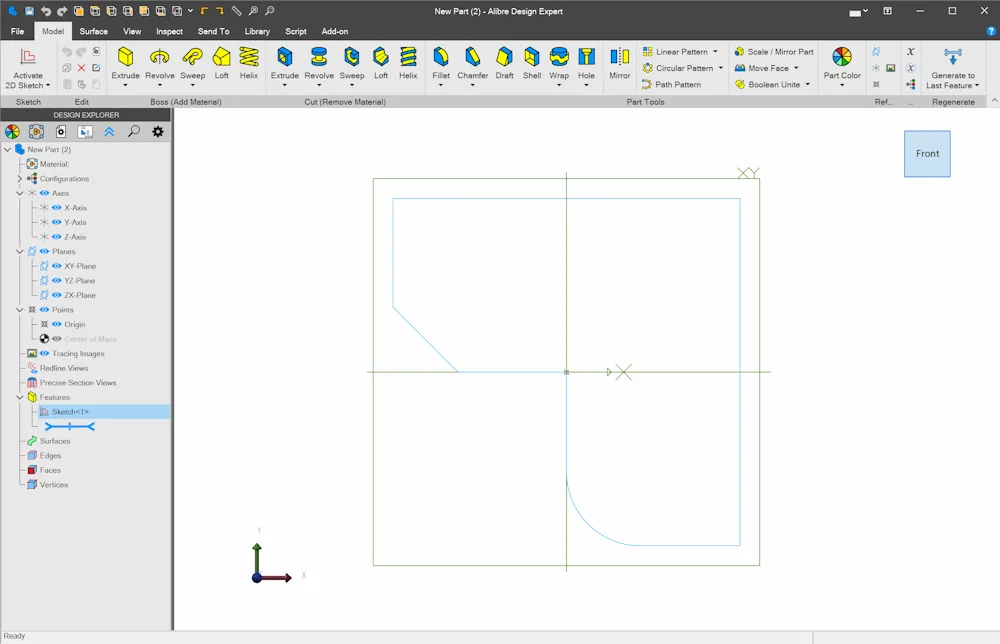

4. Szkic zostanie zaimportowany i będzie widoczny pod nagłówkiem „Operacje” (Features) w „Drzewie projektu” (Design Explorer).

Eksport pliku SVG

W obszarze roboczym „Część” (Part) „Szkice 2D” (2D Sketches) można łatwo eksportować do plików SVG zarówno w aktywnym trybie szkicowania, jak i poza nim. Eksport SVG jest generowany z rozdzielczością 96 DPI. Aby uzyskać prawidłowy rozmiar, może być konieczne przeskalowanie w aplikacji innej firmy zgodnie z oczekiwaną przez nią wartością DPI.

Elementy „Szkicu tekstu” (Sketch Text) muszą zostać rozbite podczas umieszczania, aby można je było wyeksportować do pliku SVG.

Eksportowanie „Szkicowania 2D” do formatu SVG w aktywnym trybie szkicowania

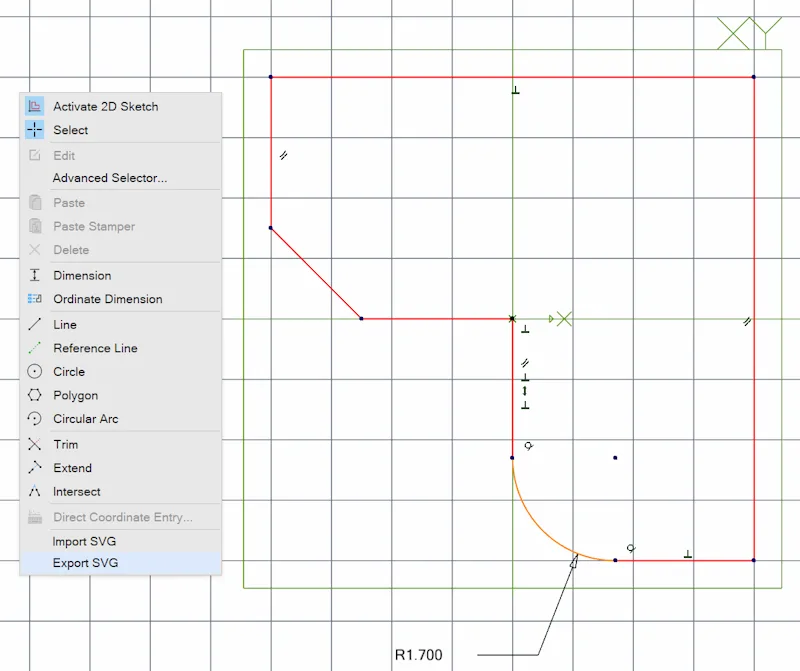

W aktywnym trybie szkicowania kliknij prawym przyciskiem myszy w obszarze roboczym i wybierz opcję „Eksport SVG” (Export SVG).

Eksportowanie „Szkicowania 2D” do formatu SVG poza aktywnym trybem szkicowania

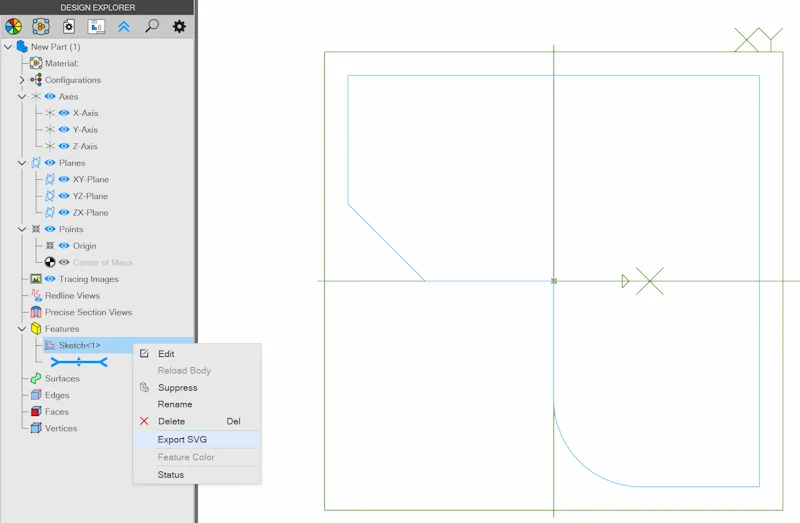

Poza aktywnym trybem szkicowania umieść wskaźnik myszy nad „Szkicowaniem 2D” w „Drzewie projektu”, kliknij prawym przyciskiem myszy i wybierz opcję „Eksport SVG”.

---

Oryginał: SVG File Import
