Jak utworzyć niestandardowe orientacje widoku dla rysunków 2D
How to Create Custom View Orientations for 2D drawings
W tym artykule opisano sposób tworzenia niestandardowych orientacji widoku modeli 3D.
Możesz utworzyć niestandardowe orientacje, aby umieszczać na rysunku 2D widoki modelu inne niż domyślne.

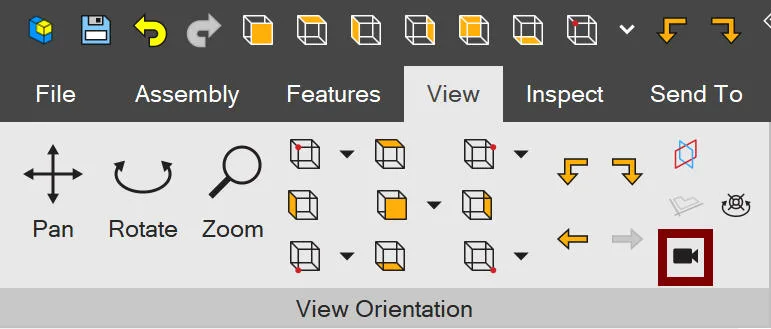

W obszarze roboczym „Część” (Part) lub „Złożenie” (Assembly) obróć część do preferowanego widoku. Następnie kliknij kartę „Widok” (View) na wstążce (Ribbon) i kliknij przycisk „Zarządza typowymi widokami” (Manage View Orientations):

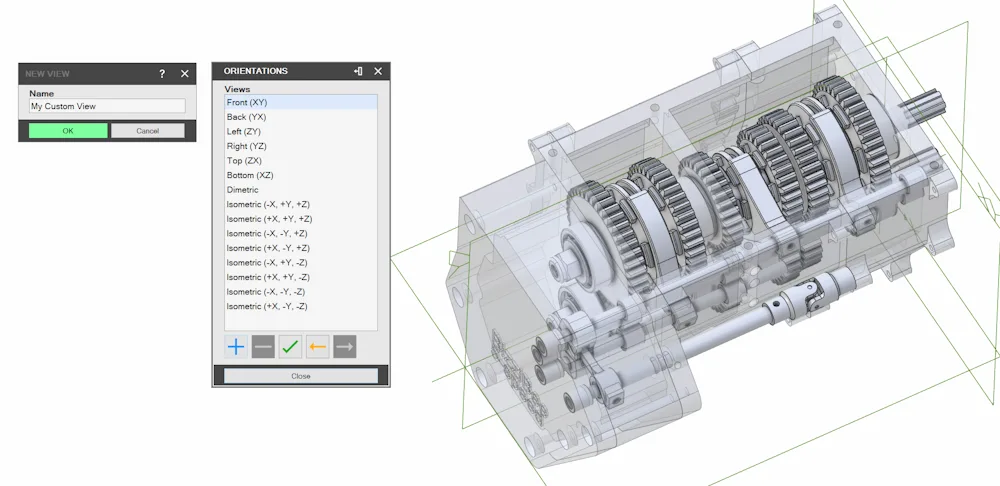

W oknie dialogowym „Widoki” (Orientations) kliknij „Dodaj” (Add), wprowadź nazwę niestandardowego widoku i kliknij „OK” (OK).

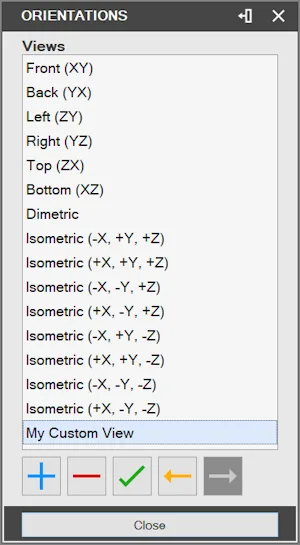

Sprawdź, czy niestandardowa orientacja widoku została dodana do listy „Widoki”.
Zamknij okno dialogowe „Widoki” i zapisz plik. Następnie kliknij prawym przyciskiem myszy nazwę modelu w „Drzewie projektu” (Design Explorer) i kliknij „Utwórz rysunek 2D z tego projektu” (Make Drawing of this Design).

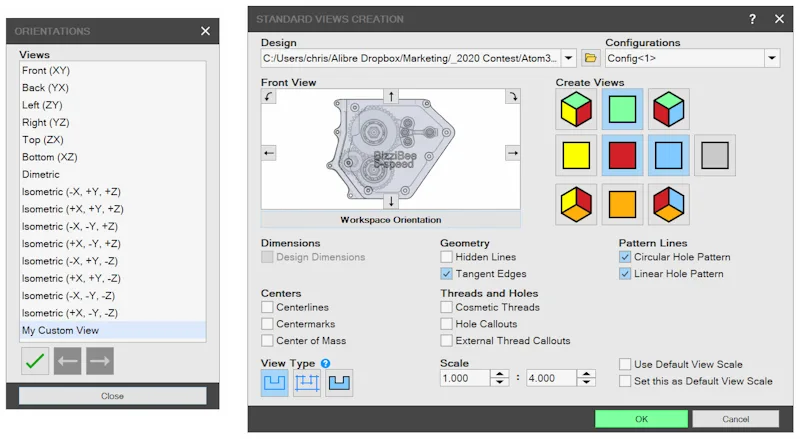

Teraz w oknie dialogowym „Rzutowanie” (Standard Views) w „Rysunku 2D” (2D Drawing) kliknij „Widok obszaru roboczego” (Workspace Orientation) i wybierz niestandardowy widok z listy „Widoki”.

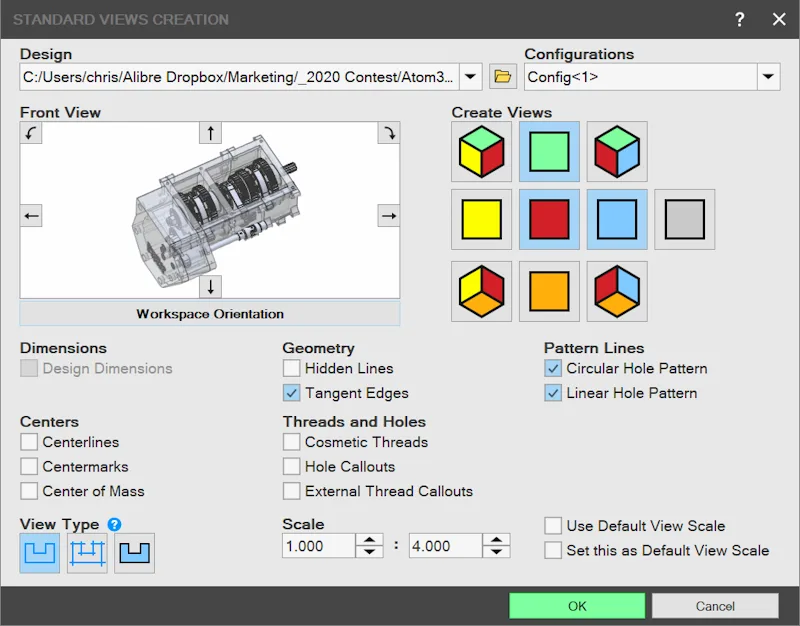

Kliknij „Ustaw” (Set), aby stał się on „Widokiem z przodu” (Front View), jak pokazano w oknie „Podgląd” (Preview) w tym oknie dialogowym.

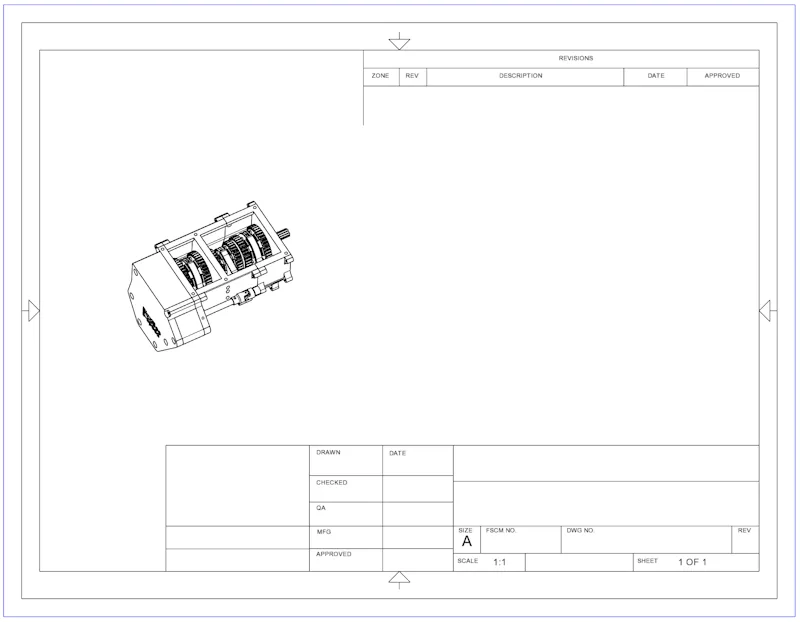

Możesz teraz zamknąć okno „Widoki”, zaznaczyć lub odznaczyć pozostałe widoki i kliknąć „OK”. Następnie umieść niestandardowe widoki na arkuszu.
Oryginał: How to Create Custom View Orientations for 2D drawings
