Wyciągnięcie przez przekrój od lica do punktu
Loft from a Face to a Point
Podczas wyciągania przez przekrój od lica do punktu można wybrać, czy dla każdego z „Przekrojów” (Cross Sections) używać kontroli styczności.

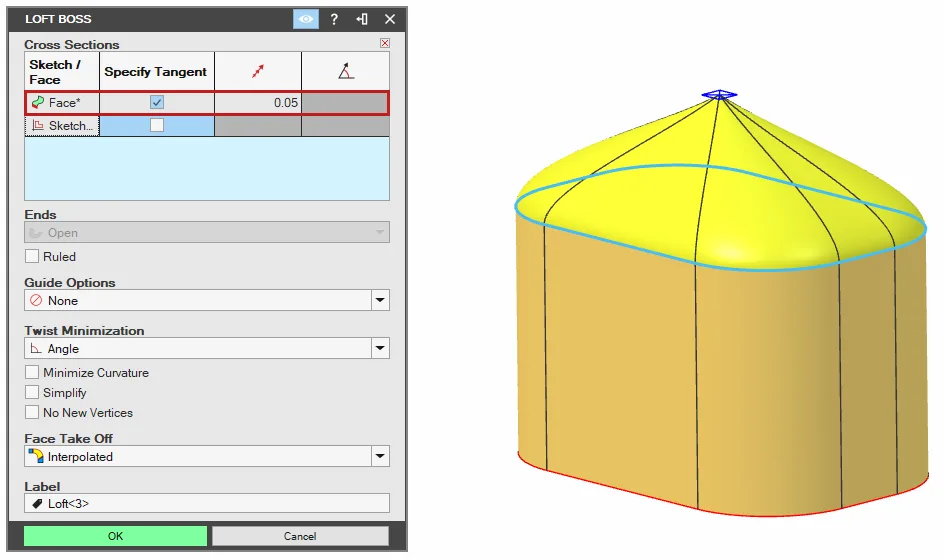

Kontrola styczności lica, bez kontroli styczności punktu
Dział zatytułowany „Kontrola styczności lica, bez kontroli styczności punktu”

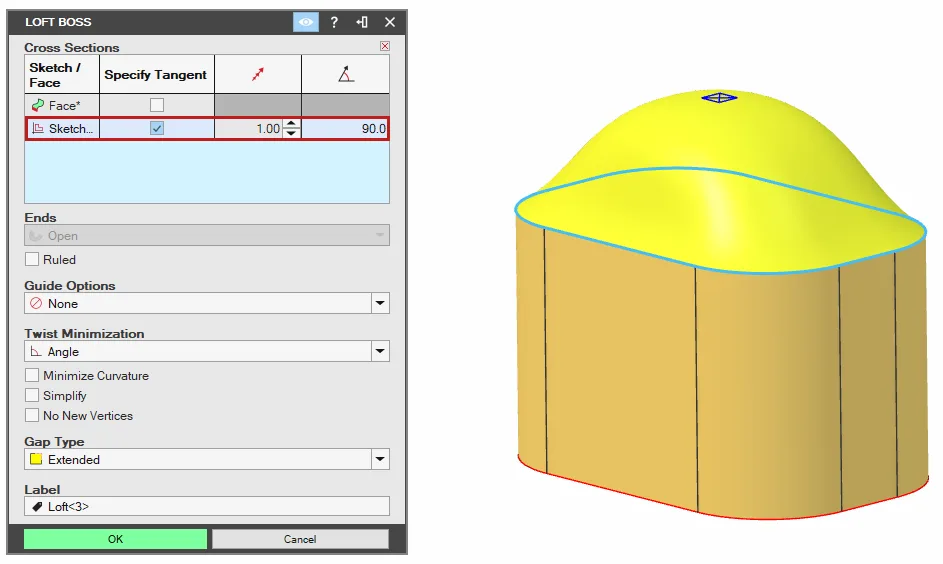

Kontrola styczności punktu, bez kontroli styczności lica
Dział zatytułowany „Kontrola styczności punktu, bez kontroli styczności lica”Opcja „Typ szczeliny” (Gap Type) jest pokazywana tylko wtedy, gdy zaznaczono dwa przekroje, a co najmniej jeden przekrój ma włączoną kontrolę styczności z kątem różnym od zera. Aby użyć opcji „Typ szczeliny” podczas wyciągania do punktu, punkt musi być punktem opartym na szkicu.

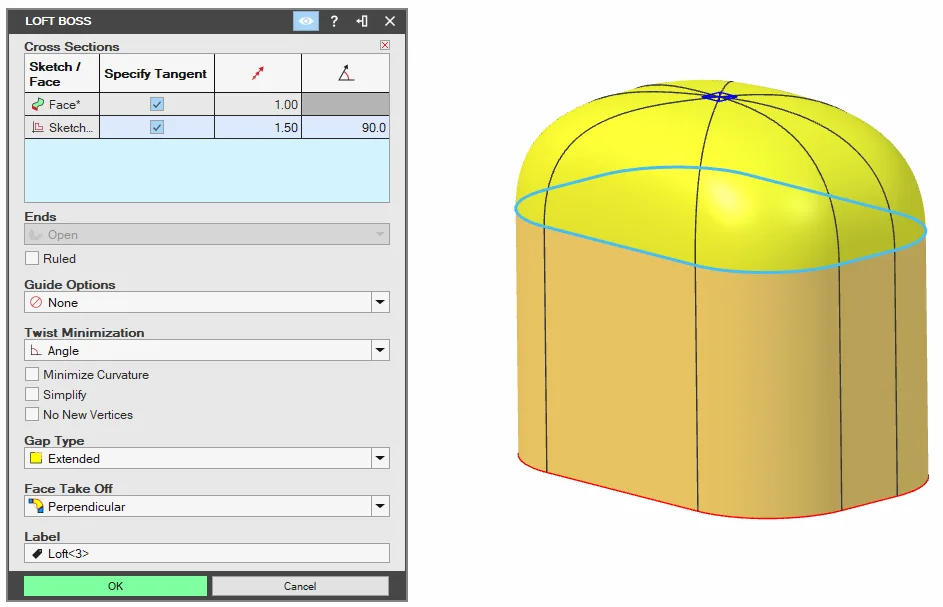

Kontrola styczności lica i punktu
Dział zatytułowany „Kontrola styczności lica i punktu”Opcja „Typ szczeliny” jest pokazywana tylko wtedy, gdy zaznaczono dwa przekroje, a co najmniej jeden przekrój ma włączoną kontrolę styczności z kątem różnym od zera. Aby użyć opcji „Typ szczeliny” podczas wyciągania do punktu, punkt musi być punktem opartym na szkicu.
Oryginał: Loft from a Face to a Point
