Relacje przecięcia
Intersection Constraints
„Relacje przecięcia” (Intersection Constraints) można stosować do figur, aby powiązać je z węzłem w punkcie przecięcia. „Relację przecięcia” (Intersection Constraint) można zastosować do węzła oraz dowolnej kombinacji łuków i linii.
Jak ręcznie utworzyć relację przecięcia

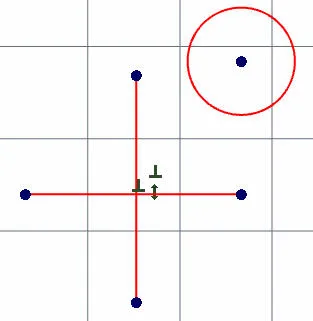

Dział zatytułowany „Jak ręcznie utworzyć relację przecięcia”- Wybierz narzędzie „Relacja przecięcia” z grupy „Relacje” (Constraints) na karcie „Szkicowanie 2D” (2D Sketching). Możesz również nacisnąć klawisze Ctrl+Alt i na pasku narzędzi przejść do „Szkic” (Sketch) > „Wiązanie” (Constraint) > „Przecięcie” (Intersection). W tym przykładzie użyto dwóch linii i okręgu.

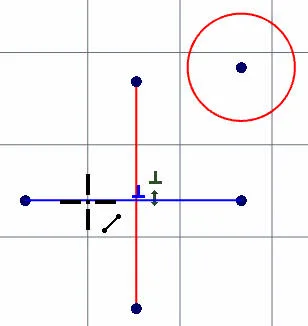

- Zaznacz jedną z linii.

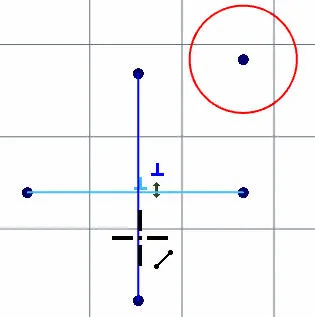

- Zaznacz drugą linię.

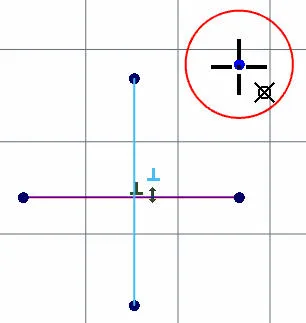

- Kliknij węzeł, który ma zostać powiązany z punktem przecięcia dwóch wybranych linii.
- Okrąg zostanie przeniesiony do punktu przecięcia linii, a do węzła znajdującego się w tym punkcie zostanie dodana relacja „Relacja przecięcia”.
Oryginał: Intersection Constraints
