Wstawianie punktu w przecięciu trzech płaszczyzn
Inserting a Point at the Intersection of Three Planes
Punkt (Point) można wstawić w przecięciu trzech płaszczyzn.
Jak wstawić punkt w przecięciu trzech płaszczyzn

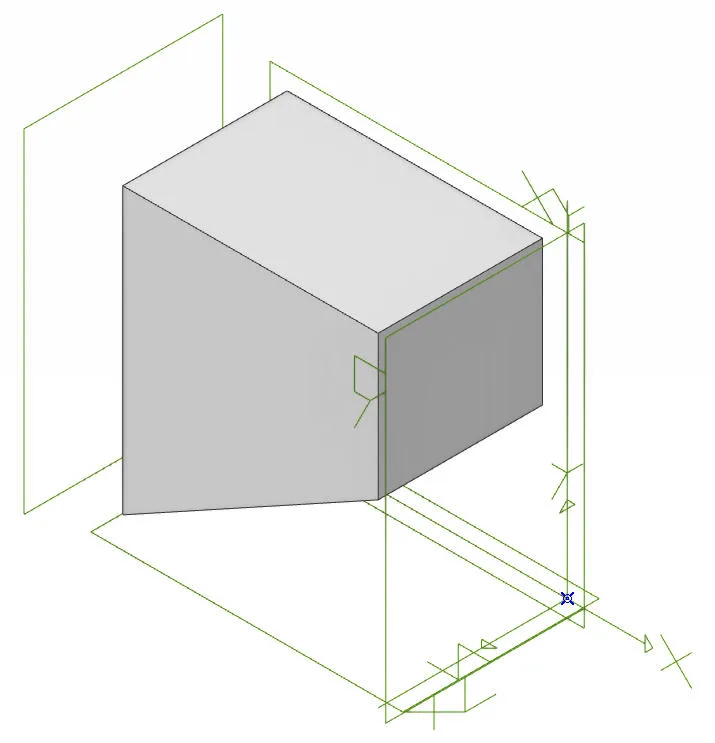

Dział zatytułowany „Jak wstawić punkt w przecięciu trzech płaszczyzn”Aby wykonać te instrukcje, muszą istnieć co najmniej trzy płaszczyzny. W tym przykładzie zostanie użyty model trójwymiarowy z czterema płaszczyznami odniesienia.
- Wybierz narzędzie „Wstaw punkt geometrii odniesienia” (Insert Reference Point) z grupy „Odniesienie” (Reference) na karcie „Modelowanie części”. Zostanie wyświetlone okno „Wstaw punkt” (Insert Point).

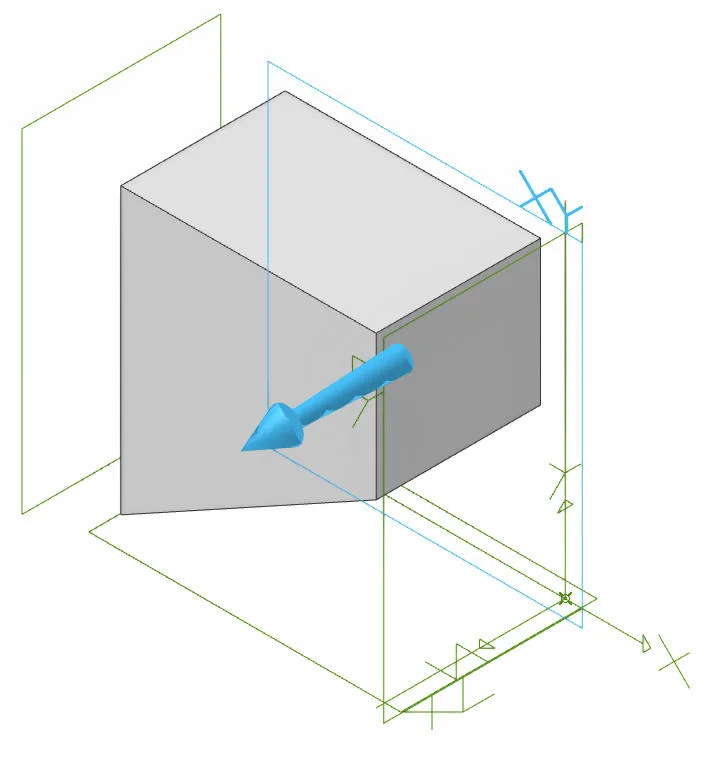

- Zaznacz płaszczyznę.

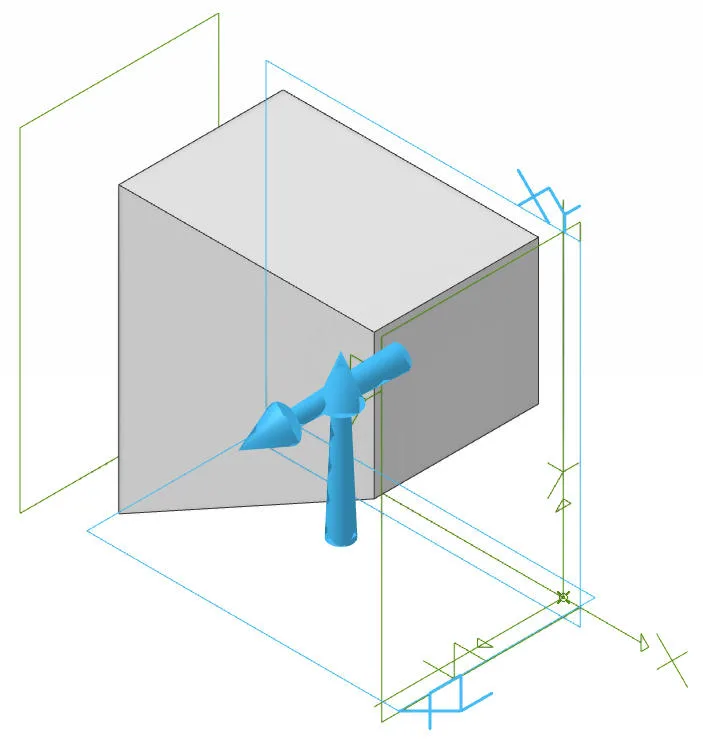

- Zaznacz drugą płaszczyznę.

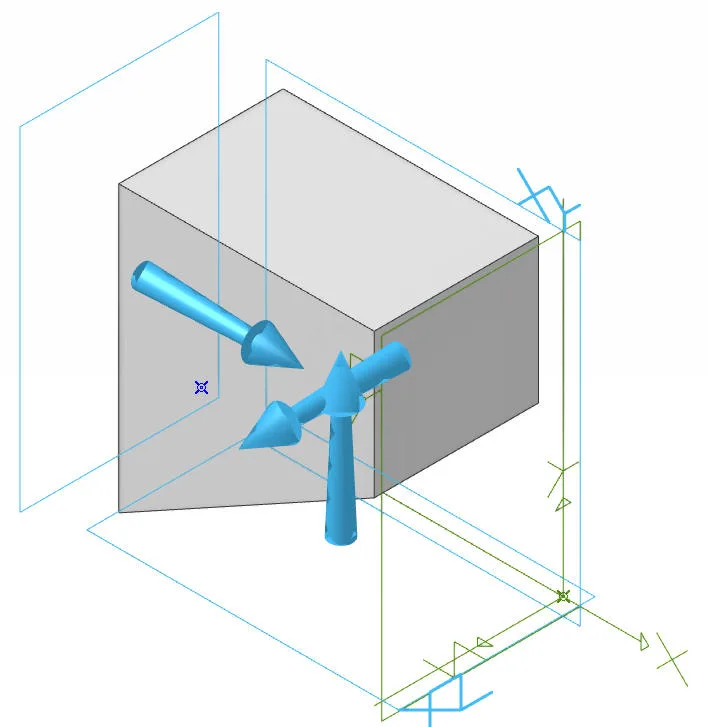

- Zaznacz trzecią, ostatnią płaszczyznę. „Metoda tworzenia” (Creation Method) zostanie wybrana automatycznie i zostanie wyświetlony podgląd punktu.

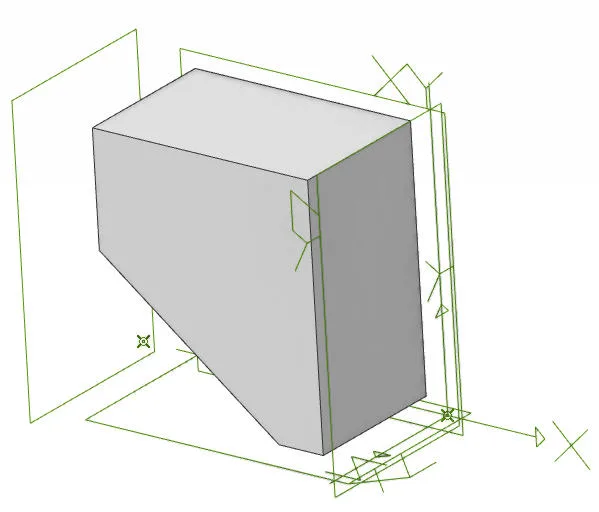

- Kliknij przycisk „Zatwierdź” (Apply), aby wstawić punkt. Będzie on widoczny w obszarze roboczym oraz na liście „Operacje” (Features) w historii części.
- Kliknij przycisk „Zamknij” (Close), aby zamknąć okno „Wstaw punkt”.
