Tworzenie części 3D z zaimportowanego pliku 2D DXF lub DWG
Create a 3D Part from an imported 2D DXF or DWG
Alibre udostępnia narzędzia ułatwiające przekształcanie zaimportowanych rysunków 2D w części 3D.

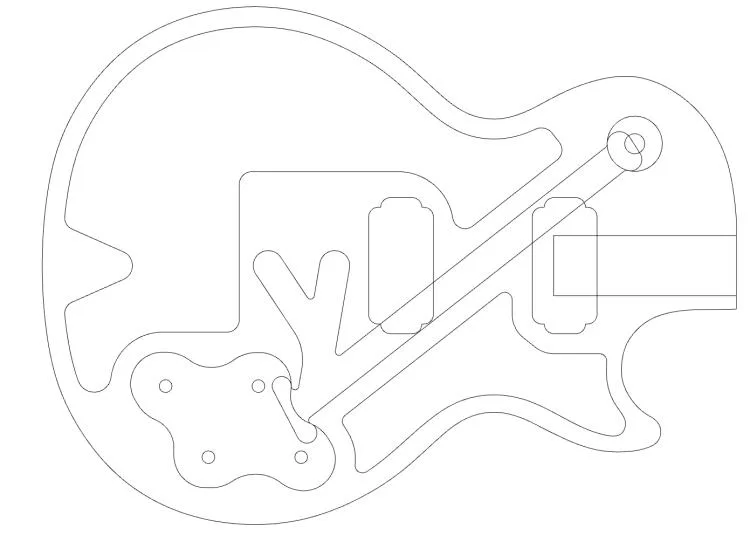

- Najpierw zaimportuj plik 2D DXF lub DWG do Alibre za pomocą menu „Otwórz” (Open) w oknie „Główne Alibre” (Alibre Home) albo przeciągnij i upuść plik na to okno.

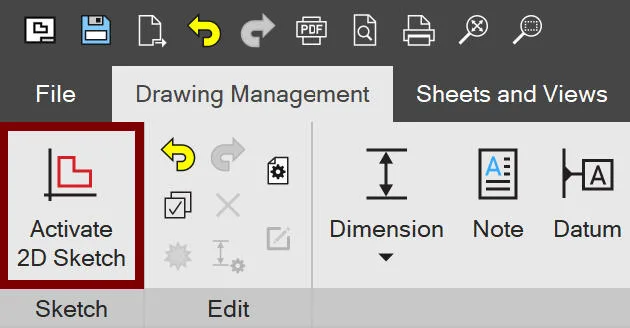

- Następnie aktywuj „Szkicowanie 2D” (2D Sketch) na rysunku.

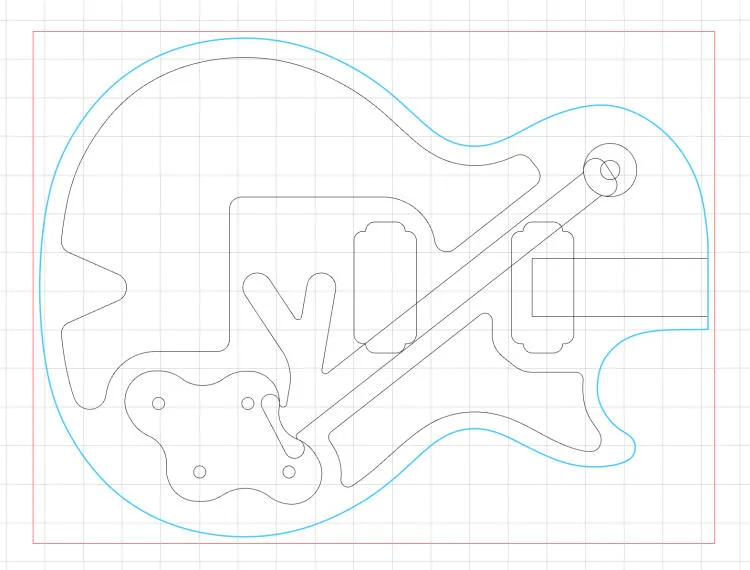

- Po przejściu do trybu szkicu przesuwaj kursor nad liniami rysunku i klikaj je lewym przyciskiem myszy, aby je zaznaczyć. Przytrzymanie klawisza Shift umożliwia zaznaczenie wielu linii rysunku.

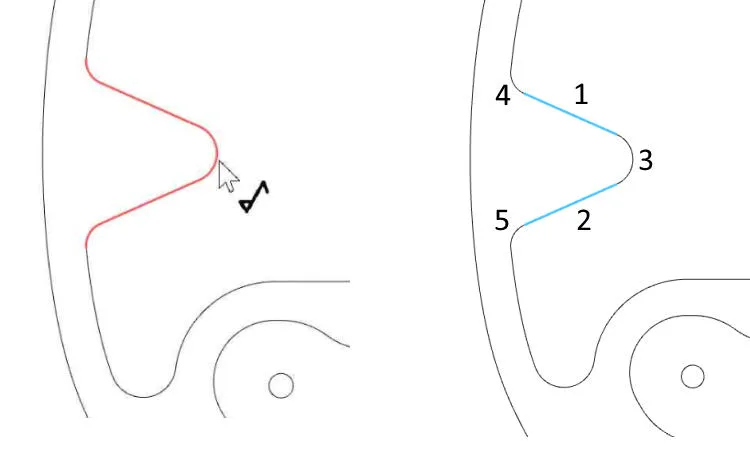

Jeśli podczas zaznaczania linii rysunku obok kursora pojawi się ikona symbolu niestandardowego, kliknij daną linię prawym przyciskiem myszy i z wyświetlonego menu wybierz opcję „Rozstrzel blok” (Explode Symbol), aby rozłożyć kształt niestandardowy na jego elementy składowe, co może być konieczne na dalszym etapie modelowania 3D.
- Po zaznaczeniu linii rysunku przytrzymaj klawisz Ctrl i naciśnij „C”, aby skopiować je do schowka Windows, albo umieść kursor nad linią rysunku, kliknij ją prawym przyciskiem myszy i z wyświetlonego menu wybierz „Kopiuj” (Copy).

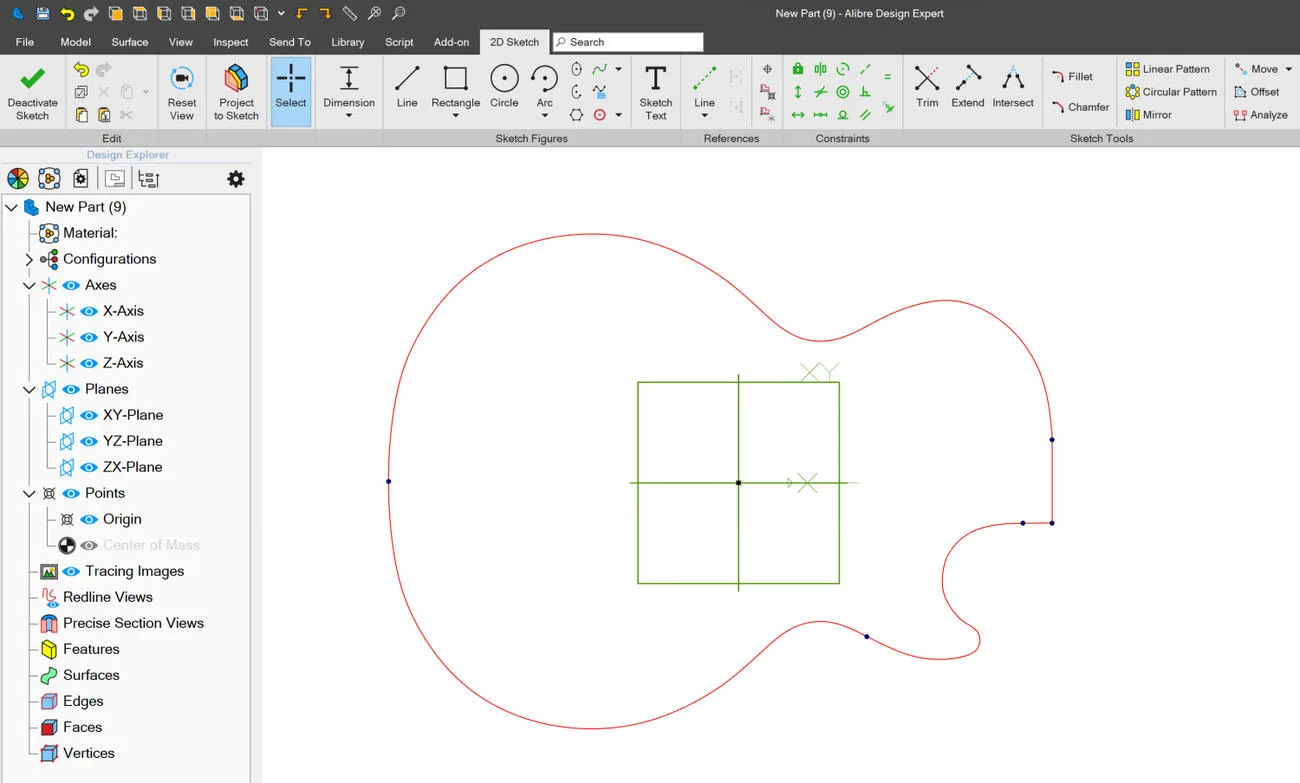

- Teraz otwórz obszar roboczy „Nowa Część” (New Part) i aktywuj szkic na płaszczyźnie. Przytrzymaj klawisz Ctrl i naciśnij „V”, aby wkleić linie rysunku do obszaru roboczego części jako linie szkicu, albo kliknij obszar roboczy prawym przyciskiem myszy i wybierz opcję „Wklej” (Paste).

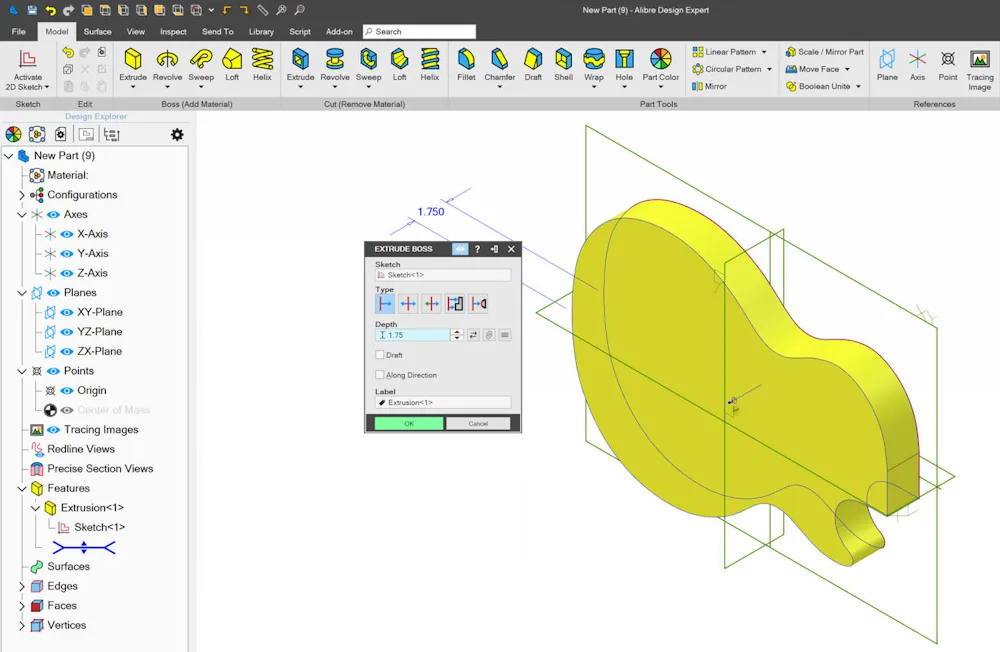

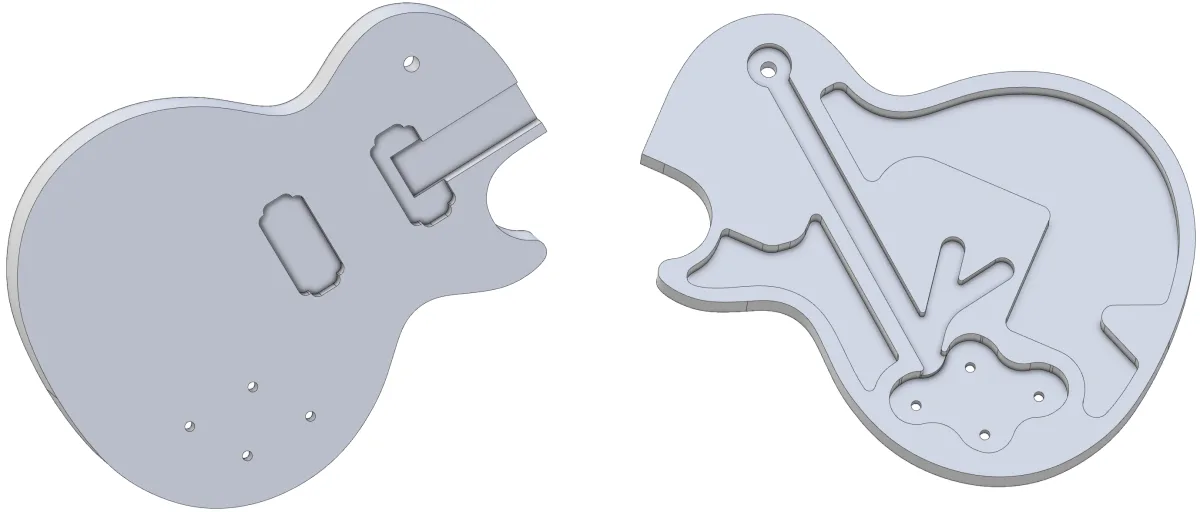

- Teraz możesz rozpocząć tworzenie geometrii bryły modelu za pomocą narzędzi operacji.
