Zaokrąglenia

Fillets

Jak tworzyć zaokrąglenia szkicu 3D

• Wybierz narzędzie „Zaokrąglenie” (Fillet) z grupy „Elementy szkicu” (Sketch Figures) na karcie „Szkicowanie 3D” (3D Sketching). Zostanie wyświetlone okno dialogowe „Profile zaokrąglenia” (Fillet Figures).

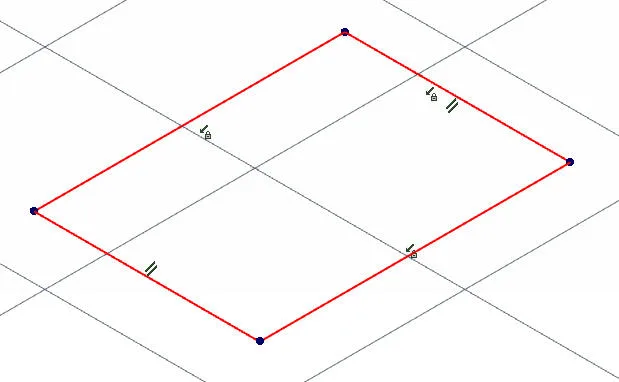

• W tym przykładzie zaokrąglony zostanie ten prostokątny zestaw profili.

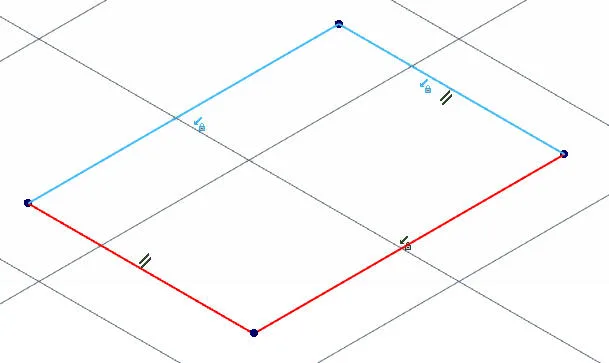

• Wybierz profile do zaokrąglenia, klikając je jako „Elementy do zaokrąglenia” (Figures to fillet). Aby utworzyć zaokrąglenie, profile muszą być ze sobą połączone.

• Ustaw wartość w polu „Promień” (Radius).

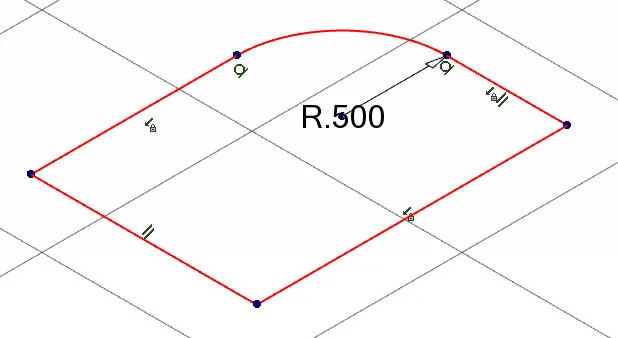

• Kliknij przycisk „Zatwierdź” (Apply). Do wybranych profili zostanie zastosowane zaokrąglenie o ustawionej wartości.

• Okno dialogowe „Profile zaokrąglenia” zostanie zresetowane, co umożliwi wybranie kolejnych profili do zaokrąglenia.

---

Oryginał: Fillets
