Przekrój między szkicem a punktem
Loft between a Sketch and Point
Przy tworzeniu przekroju od szkicu do punktu można wybrać, czy dla każdego przekroju poprzecznego (Cross Section) używać sterowania styczną.

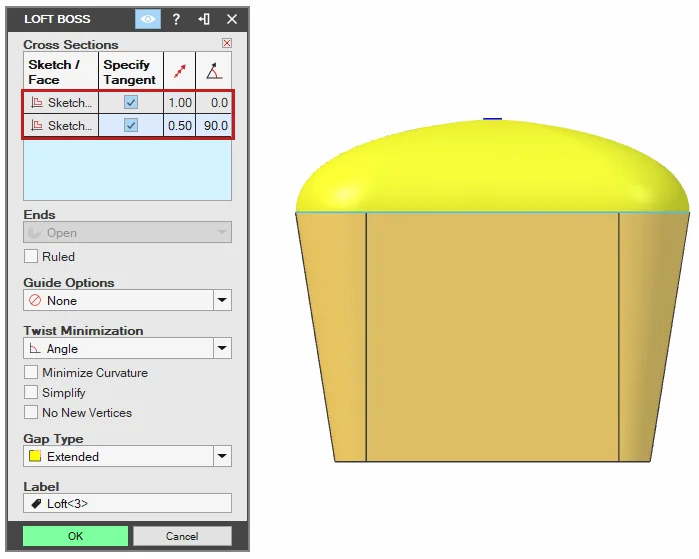

Sterowanie styczną dla punktu i szkicu, dla szkicu określono kąt zero
Dział zatytułowany „Sterowanie styczną dla punktu i szkicu, dla szkicu określono kąt zero”Aby wprowadzić wartości „Wartość styczności” (Tangent Magnitude) i „Kąt” (Angle), musi być zaznaczona opcja „Styczność” (Specify Tangent).

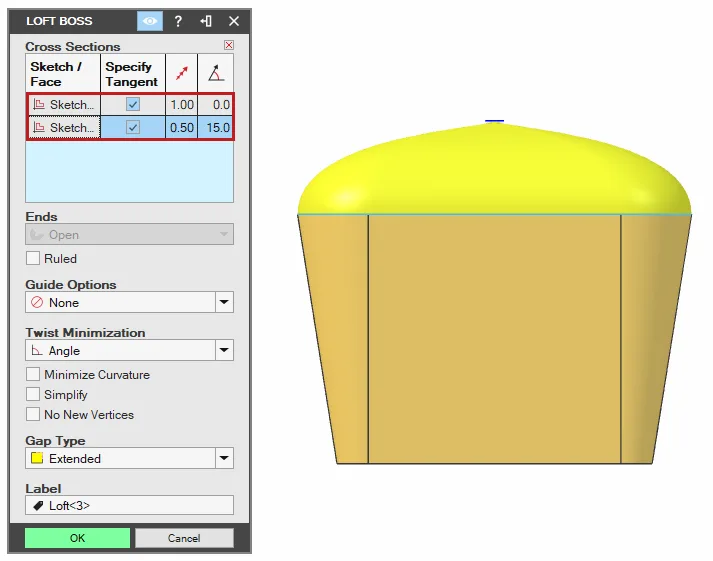

Sterowanie styczną dla punktu i szkicu, dla szkicu określono kąt 15 stopni
Dział zatytułowany „Sterowanie styczną dla punktu i szkicu, dla szkicu określono kąt 15 stopni”Aby wprowadzić wartości „Wartość styczności” i „Kąt”, musi być zaznaczona opcja „Styczność”.

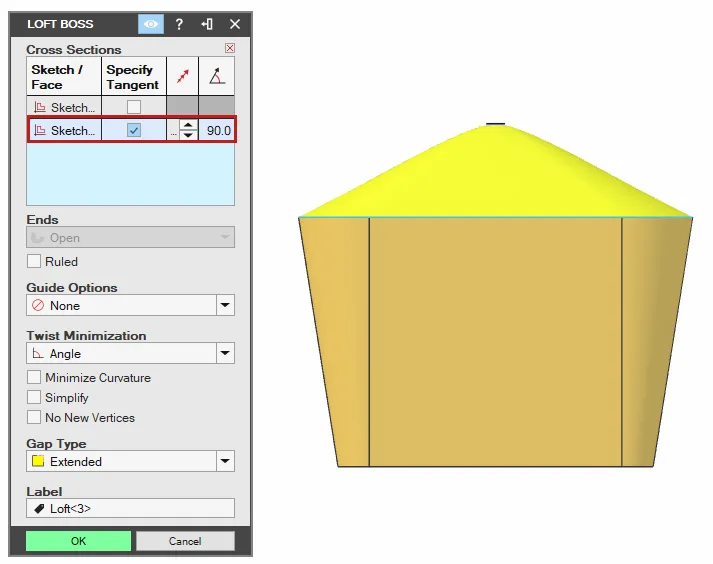

Brak sterowania styczną dla szkicu, sterowanie styczną dla punktu
Dział zatytułowany „Brak sterowania styczną dla szkicu, sterowanie styczną dla punktu”Aby wprowadzić wartości „Wartość styczności” i „Kąt”, musi być zaznaczona opcja „Styczność”.

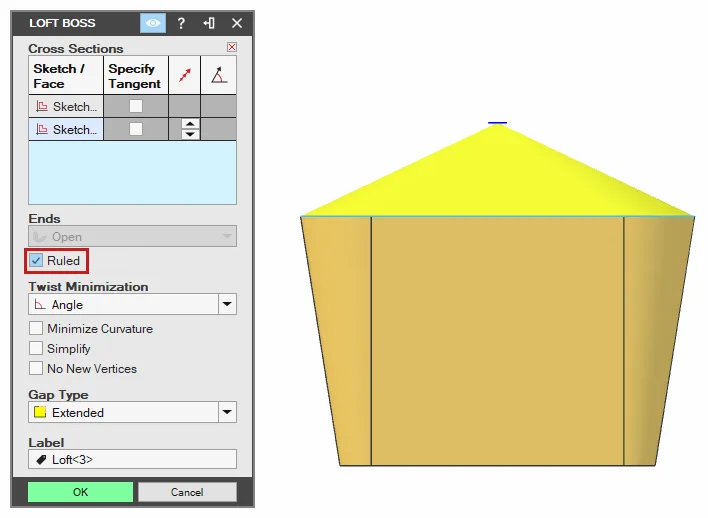

Wynik z opcją „Określone”
Dział zatytułowany „Wynik z opcją „Określone””Gdy opcja „Określone” (Ruled) jest włączona, sterowanie styczną jest wyłączone.
