Przenoszenie tabeli części na inny arkusz

Move a BOM to Another Sheet

Po wstawieniu tabeli części można przenieść ją na inny arkusz. Jeśli podzielisz tabelę części na kilka podrzędnych tabel części, możesz przenieść każdą z nich na inny arkusz.

Przenoszenie tabeli części na inny arkusz

Upewnij się, że rysunek zawiera wiele arkuszy.

Przenieś tabelę części na inny arkusz

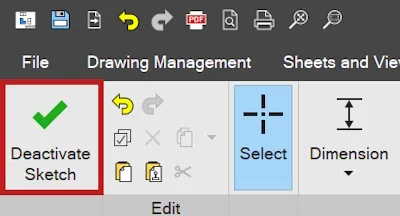

Jeśli znajdujesz się w „Trybie szkicu” (Sketch Mode), wyjdź z niego.

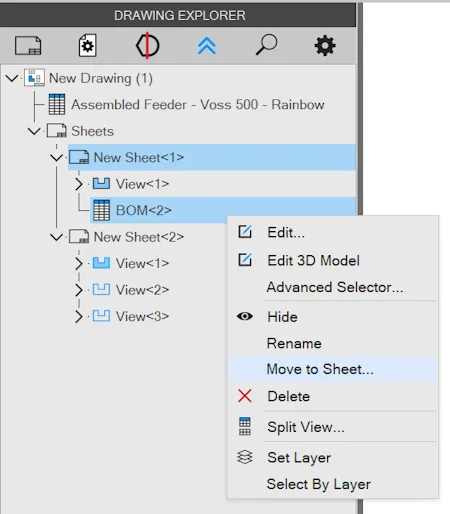

Kliknij prawym przyciskiem myszy tabelę części w obszarze roboczym lub węzeł „Tabela części” (BOM) znajdujący się pod dowolnym węzłem „Arkusz” (Sheet), a następnie wybierz „Przenieś na arkusz” (Move to Sheet).

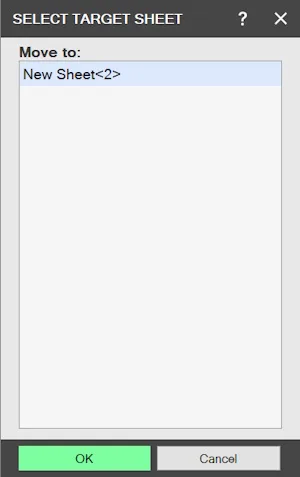

Zostanie wyświetlone okno dialogowe „Wybierz arkusz docelowy” (Select Target Sheet).

Wybierz arkusz, na który chcesz przenieść tabelę części, i kliknij „OK”.

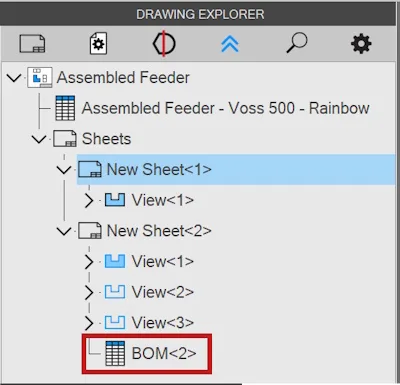

Tabela części zostanie przeniesiona na nowy arkusz, a jej węzeł — do nowego położenia w „Drzewie rysunku” (Drawing Explorer).
