Operacje Projektu Boole'a

Design Boolean Features

Trzy operacje Projektu Boole’a: „Suma Boole’a” (Boolean Unite), „Różnica Boole’a” (Boolean Subtract) i „Część wspólna Boole’a” (Boolean Intersect), służą do modelowania części do zastosowań specjalnych, takich jak projektowanie opakowań i form. W tym celu używa się narzędzi lub zbioru innych części ze złożeń do modyfikowania aktualnej części, zwanej półfabrykatem. Projekt Boole’a tworzy się w specjalnym obszarze roboczym o nazwie „Środowisko Edycji modułu operacji Boole’a” (Design Boolean Editor Environment). Operacja Boole’a jest parametrycznie powiązana z częścią narzędziową, dlatego po zmodyfikowaniu i zapisaniu narzędzia operacja Boole’a zostanie zaktualizowana po ponownym otwarciu. Można również modyfikować dedykowane złożenie zawierające półfabrykat i narzędzie.

Środowisko Edycji modułu operacji Boole’a

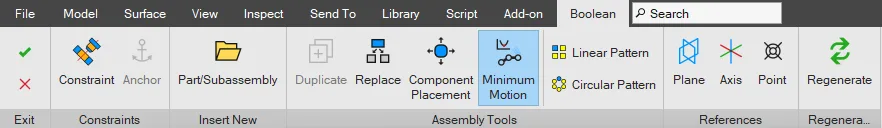

„Środowisko Edycji modułu operacji Boole’a” jest specjalnym obszarem roboczym dostępnym w obszarze roboczym części. Pod względem pasków narzędzi i opcji przypomina obszar roboczy złożenia i służy do tworzenia dedykowanego złożenia zawierającego część będącą półfabrykatem oraz narzędzia, które są odpowiednio powiązane relacjami w celu zmodyfikowania projektu. Środowisko można opuścić na dwa sposoby. Zmiany można zatwierdzić lub odrzucić za pomocą zielonej ikony znacznika wyboru i czerwonej ikony „x” znajdujących się po lewej stronie paska narzędzi „Projektowanie Boole’a” (Boolean).

Jak utworzyć operację Boole’a

Mimo że operacje „Suma Boole’a”, „Różnica Boole’a” i „Część wspólna Boole’a” dają różne wyniki końcowe, czynności wymagane do ich utworzenia są identyczne. Musi istnieć „półfabrykat”, czyli część, która zostanie zmodyfikowana, oraz „narzędzie”, czyli część lub złożenie oddziałujące na półfabrykat.

W tym przykładzie model prostopadłościenny zostanie użyty jako półfabrykat, a model walcowy jako narzędzie. Zostanie utworzona operacja „Różnica Boole’a”.

Przykład	Stan

| Półfabrykat

| Narzędzie

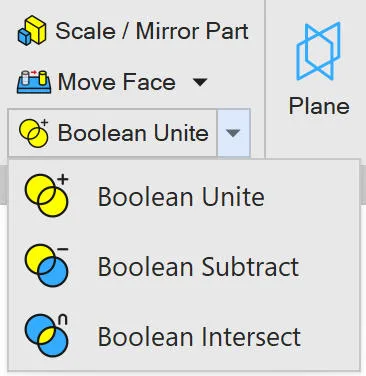

W obszarze roboczym części zawierającym kształt prostopadłościenny, nazywany „półfabrykatem”, wybierz narzędzie „Różnica Boole’a” z grupy „Narzędzia Części” (Part Tools) na karcie „Modelowanie części” (Part Modeling tab).

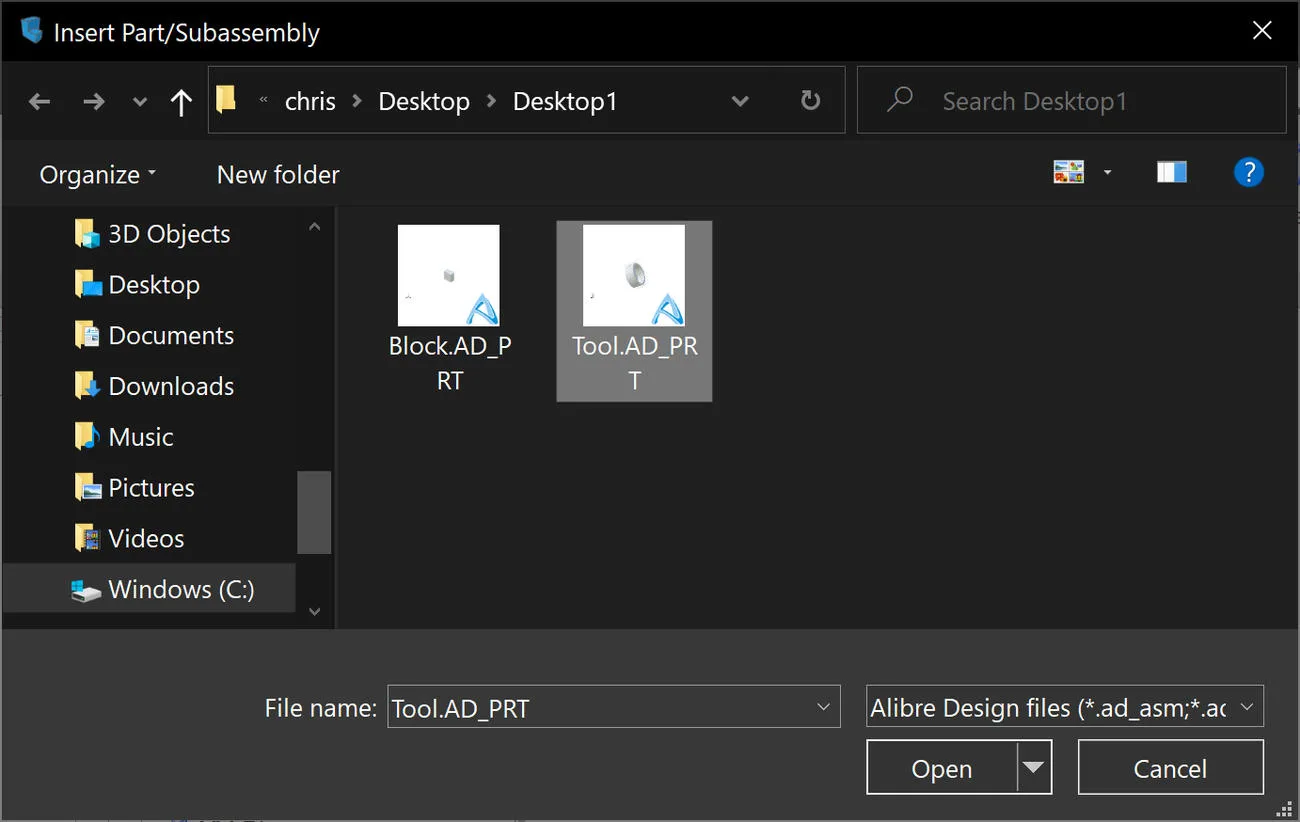

Zostanie wyświetlone okno dialogowe „Wstaw część/Nowe Złożenie” (Insert Part/Subassembly). Zaznacz model walcowy, nazywany „narzędziem”, i kliknij przycisk „Otwórz” (Open).

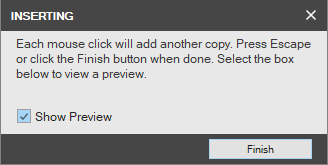

Zostanie wyświetlone okno dialogowe „Wstawianie” (Inserting). Włącz opcję „Pokaż podgląd” (Show preview).

Kliknij raz lewym przyciskiem myszy, aby umieścić kopię narzędzia. Aby umieścić więcej niż jedną kopię narzędzia, kliknij ponownie.

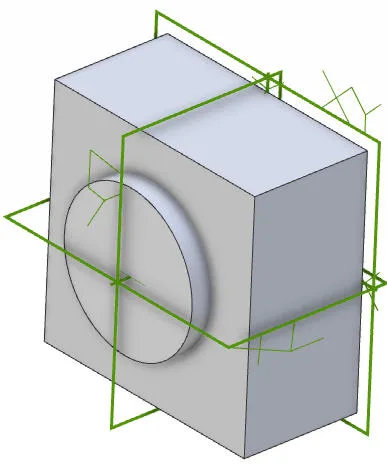

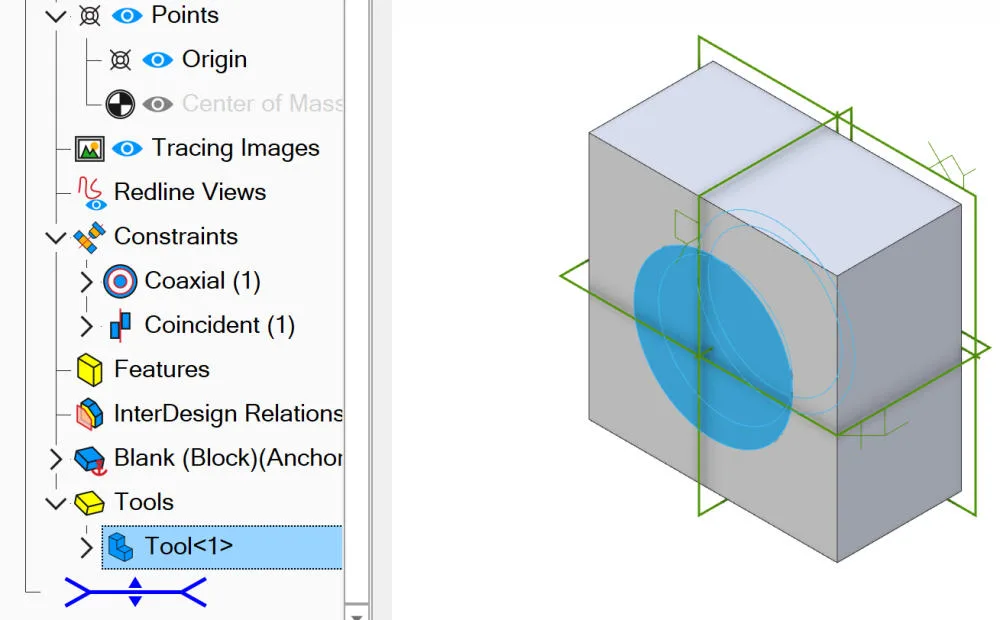

W „Środowisku Edycji modułu operacji Boole’a” dostępnych jest kilka grup służących do sterowania wynikową operacją. W tym przykładzie użyj relacji „Współosiowość” (Coaxial), aby wyśrodkować walec na osi Z, oraz relacji „Współpłaszczyznowość” (Coincident) między przednimi ścianami walca i bloku.

Kliknij przycisk „Potwierdź” (Confirm).

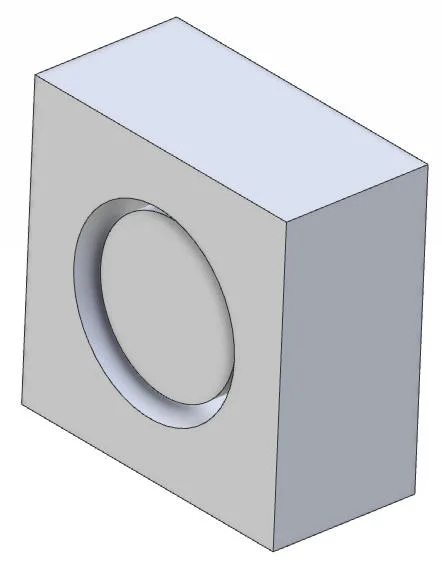

„Środowisko Edycji modułu operacji Boole’a” zostanie zamknięte, widok powróci do obszaru roboczego półfabrykatu i zostanie utworzona operacja „Różnica Boole’a”.

Edytowanie operacji Projektu Boole’a

Operacje Boole’a są parametrycznie powiązane z częścią lub złożeniem narzędziowym. Dlatego po zmodyfikowaniu i zapisaniu narzędzia operacja Boole’a zostanie zaktualizowana po ponownym otwarciu narzędzia. Jeśli zmiany zostaną wprowadzone w kontekście złożenia, zostaną zaktualizowane automatycznie bez zapisywania i ponownego otwierania. Dedykowane złożenie zawierające półfabrykat i narzędzie można modyfikować przez zmianę położenia części, a także ich dodawanie lub usuwanie.

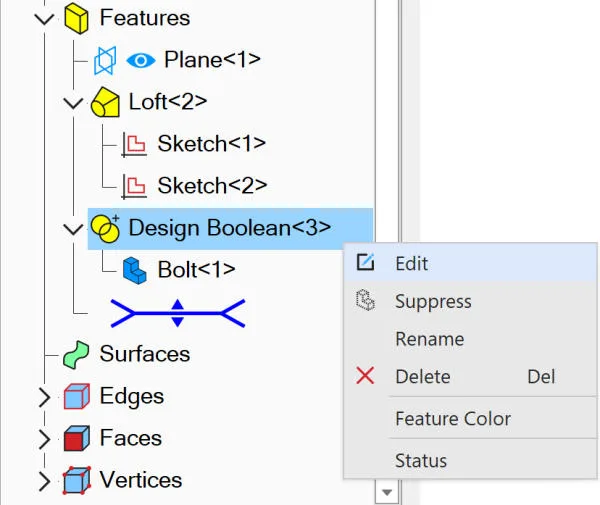

Kliknij prawym przyciskiem myszy operację „Projekt Boole’a<#>” (Design Boolean<#>) w „Drzewie projektu” (Design Explorer), a następnie kliknij opcję „Edycja” (Edit).

Zostanie otwarte „Środowisko Edycji modułu operacji Boole’a”, w którym można wprowadzić zmiany.
Kliknij przycisk „Potwierdź”.

„Środowisko Edycji modułu operacji Boole’a” zostanie zamknięte, widok powróci do obszaru roboczego półfabrykatu, a operacja „Różnica Boole’a” zostanie zaktualizowana.

Oryginał: Design Boolean Features
