Wstawianie punktu w środku krawędzi kołowej

Inserting a Point at the Center of a Circular Edge

Punkt (Point) można wstawić w środku krawędzi kołowej, krawędzi zaokrąglenia, krawędzi elementu obrotowego oraz krawędzi wyciągnięcia łuku.

Jak wstawić punkt w środku krawędzi kołowej

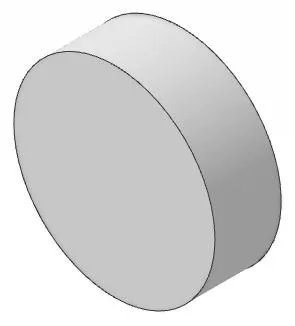

Aby wykonać te instrukcje, musi istnieć model 3D z krawędzią zakrzywioną. W tym przykładzie zostanie użyty model trójwymiarowy.

• Wybierz narzędzie „Wstaw punkt geometrii odniesienia” (Insert Reference Point) z grupy „Odniesienie” (Reference) na karcie „Modelowanie części” (Part Modeling). Zostanie wyświetlone okno dialogowe „Wstaw punkt” (Insert Point).

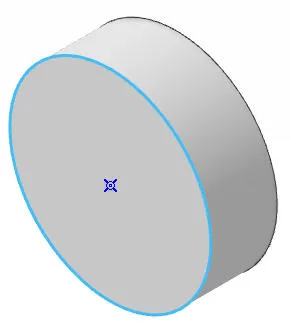

• Zaznacz krawędź zakrzywioną na modelu. „Metoda tworzenia” (Creation Method) zostanie wybrana automatycznie i zostanie wyświetlony podgląd węzła.

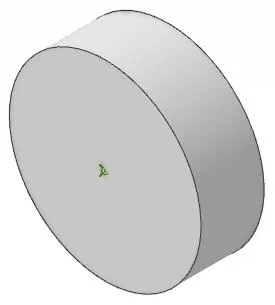

• Kliknij przycisk „Zatwierdź” (Apply), aby wstawić punkt. Będzie on widoczny w przestrzeni roboczej oraz na liście „Operacje” (Features) w historii części.

• Kliknij przycisk „Zamknij” (Close), aby zamknąć okno dialogowe „Wstaw punkt”.

---
