Typowe problemy z prowadnicą linii środkowej
Common Centerline Guide Problems
Prawidłowo utworzona prowadnica (Guide) jest prostopadła do swoich przekrojów (Cross Sections) i kończy się odpowiednio na początkowym i końcowym przekroju.
Prawidłowo utworzona prowadnica linii środkowej

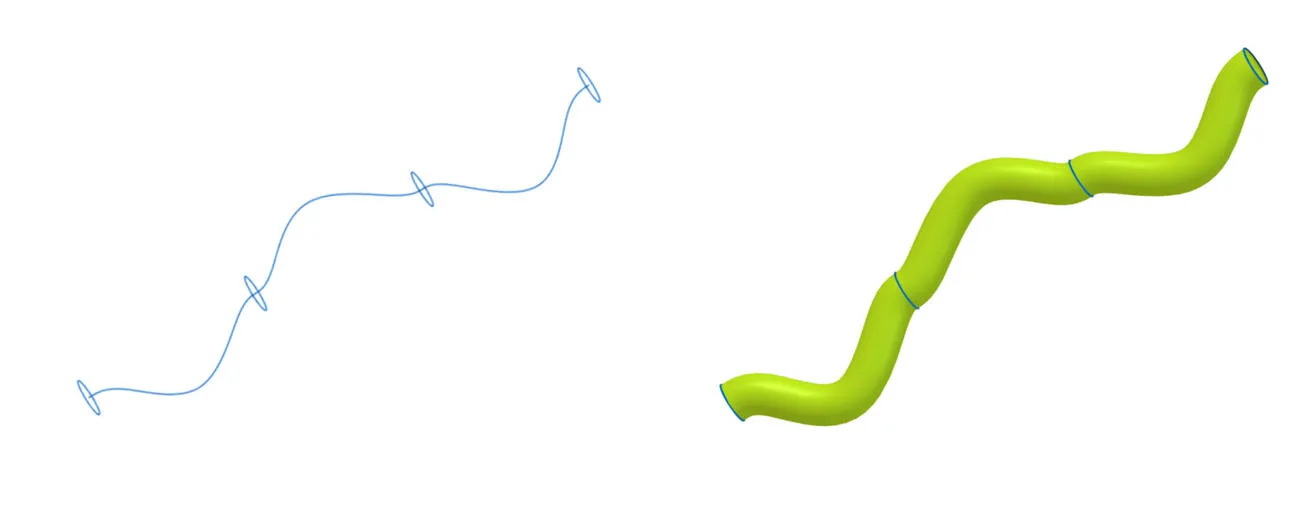

Dział zatytułowany „Prawidłowo utworzona prowadnica linii środkowej”Prawidłowo utworzona prowadnica linii środkowej (Centerline) i wynik.
Nieprawidłowo utworzone prowadnice

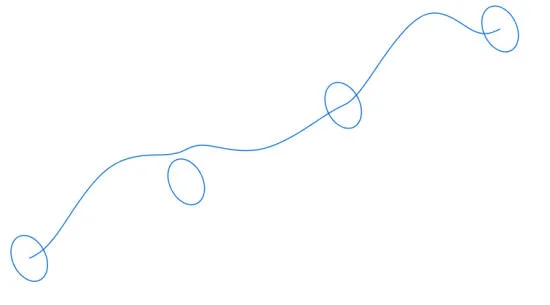

Dział zatytułowany „Nieprawidłowo utworzone prowadnice”Prowadnica nie przecina wnętrza wszystkich przekrojów.

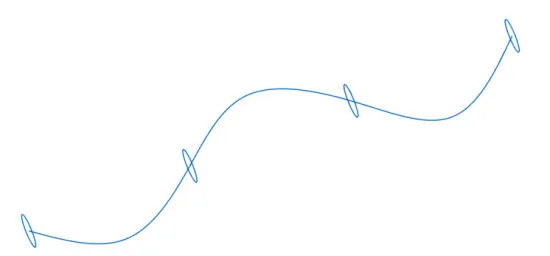

Prowadnica nie jest prostopadła do przekrojów.

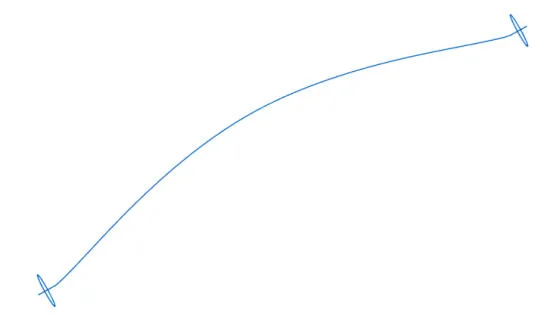

Prowadnica nie kończy się na początkowym i końcowym przekroju.
